海澱消防應急照明疏散係統安裝改造

消防應急照明疏散係統安裝改造

　應急照明安裝改造的流程有哪些？智淼消防應急照明安裝的施工方案如下：

　　（1）電線、電纜及保護管的選用

　　《建築電氣工程施工質量驗收規範》（GB50303—2005，以下簡稱《驗收規範》）要求疏散照明應敷設耐火電線、電纜，電線采用額定電壓等於(yu) 或高於(yu) 750V的銅芯絕緣電線（20.1.4.8條）。《驗收規範》中沒有說備用照明、安全照明線路敷設耐火電線、電纜（阻燃電線、電纜與(yu) 耐火電線、電纜是兩(liang) 種不同技術標準的產(chan) 品，兩(liang) 種不能混為(wei) 一談）。阻燃型及耐火型電線、電纜允許長期工作的高額定溫度一定要符合設計要求，安裝前一定按設計要求驗收導線。火災應急照明導線截麵宜適當放寬。應急疏散照明線路的保護管無論明敷還是暗敷，在《驗收規範》中都要求使用鋼導管，而對其他應急照明線路的保護管材質並末作出規定。《高層民用建築設計規範》（GB50045—95）、《建築設計防火規範》（GBJ16—87）要求，當消防應急照明配電線路當明敷時應采用金屬管，並采用防火保護措施；暗敷時，隻要求保護層的厚度不小於(yu) 30mm，未說明采用何種管材。當采用塑料管暗敷時，應采用難燃型材料且塑料管的氧指數應在27以上。在無設計要求時，埋設在牆內(nei) 或混凝土內(nei) 的塑料管應采用中型以上的導管（《驗收規範》14.2.9.3條）；建築物吊頂內(nei) 必須采用金屬管敷設，金屬管應選壁厚1.6mm以上的熱鍍鋅管。

　　（2）應急照明線路的敷設

　　應急照明線路單獨敷設,在每個(ge) 防火分區有獨立的應急照明回路，不能與(yu) 普通照明線路混用。穿越不同防火分區的線路應有防火隔堵措施。（防火隔堵的具體(ti) 作法詳見標準圖集《鋼導管配線安裝》（03D301—3）第38頁）。當火災應急照明線路的工作電源與(yu) 備用電源在同一橋架敷設時,中間加隔板。明敷管線時，鋼性導管上塗防火塗料保護。線管、線槽的PE保護線連接完成後，經檢查確認才能穿線。不進人的吊頂，管子的支架和接線盒固定在主、副龍骨上；進人的吊頂，電氣配件應敷設在主龍骨上。在對電線、電纜的絕緣性能、導電性能和防火性能有異議時，按批抽樣送有資質的試驗室檢測。電線接續完成後才能測試電線的絕緣電阻。應急照明線路不能與(yu) 其他普通照明線路混用。

　　（3）應急照明配電箱的安裝

　　應急照明配電箱的安裝工藝同普通照明配電箱的安裝工藝，但應急照明配電箱與(yu) 其他普通照明配電箱應有明顯的區分標誌。應急照明配電箱結構及電氣元件宜選用耐火耐熱型，當用普通型配電箱時，其安裝位置應盡可能避開易受火災影響的區域。EPS電源櫃安裝在電氣豎井內(nei) 時，電源櫃周圍應留有散熱通道。EPS輸出端的中性線N應與(yu) 建築物的接地裝置直接相連。EPS電源櫃出線端的低壓斷路器應選用四極開關(guan) ；支路斷路器選雙極型開關(guan) 。

　　（4）應急照明燈具及安裝

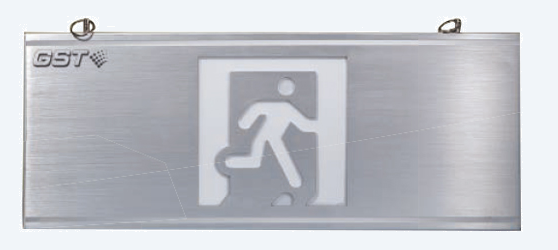

　　安全照明、備用照明和疏散照明可用普通節能燈、熒光燈（配電子鎮流器）。疏散指示標誌燈必須采用消防認證產(chan) 品。燈具安裝部位一般在走道及樓梯轉角處。疏散標誌的箭頭應指向通往出口的方向。燈具安裝高度由設計決(jue) 定。如無規定，一般疏散出口標誌安裝在安全出口的頂部0.2m處，上邊緣距天花板應等於(yu) 或大於(yu) 0.5m。如天花板的高度較低，也可以在疏散門的兩(liang) 側(ce) 牆上設置，標誌的中心點距地麵的高度應在1.3~1.5m之間。采用吊杆的疏散指示標誌的下邊緣距地麵的高度應大於(yu) 或等於(yu) 2m。疏散指示標誌安裝在樓梯間、疏散走道及轉角處1m以下的牆上（轉角處需增設一盞標誌）。標誌的間距不應大於(yu) 20m，袋形走道的盡頭離標誌的距離應小於(yu) 或等於(yu) 10m。封閉樓梯間、防煙樓梯間及其前室、消防電梯前室也應安裝疏散指示標誌。疏散走道上采用蓄光自發光地麵疏散標示燈的安裝詳見標準圖集《特殊燈具安裝》（03D702-3）的有關(guan) 內(nei) 容。疏散路線應簡結明了。疏散標誌燈應用不燃燒材料製燈具外殼燈罩，其標誌的箭頭指向應與(yu) 逃生疏散方向一致。所有安裝金屬構件均應做防腐處理。不能用疏散指示牌代替疏散指示標誌燈。

　　（5）交工

　　備用電源要核對雙電源的相序。備用電源或應急照明電源作空載自動投切試驗前拆除負荷，空載自動投切試驗合格，才做有載自動投切試驗。燈具的絕緣電阻不應大於(yu) 或等於(yu) 2MΩ；開關(guan) 的絕緣電阻應大於(yu) 或等於(yu) 5MΩ；燈具、線路的絕緣電阻測試合格，燈具與(yu) 可接近裸露導體(ti) 的保護線PE連接完成，經檢查合格,才能通電試驗；照明係統通電連續試運行時間應不小於(yu) 8h；火災事故照明納入消防聯動控製，手動或自動試驗火災事故照明和疏散指示。
