懷柔自動消防炮滅火係統詳解及竣工驗收檢查重點

01係統組成及適用場所

自動消防炮滅火係統屬於(yu) 自動跟蹤定位射流滅火係統，集消防自動報警、自動滅火、紅紫外探測、視頻監控功能於(yu) 一體(ti) ，可通過全自動製、現場手動控製、中心控製室集中控製三種方式控製的噴水滅火係統。

自動消防炮滅火係統的流量相對較大、滅火能力更強，可在中危險級場所、丙類庫房中選用。(對於(yu) 類似於(yu) 候車廳、展廳等空間較大的中危險級場所可優(you) 先選用自動消防炮滅火係統)

主要由手動閥（平時常開）、過濾閥、電磁閥、消防炮、現場控製盤及消防水炮控製主機組成。

 02係統組件圖解

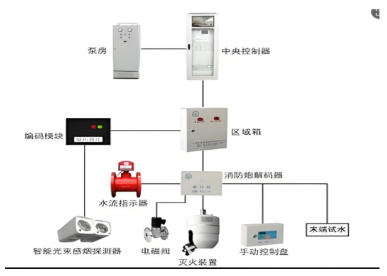

自動消防炮係統組件構成及運行圖

滅火裝置組成結構圖

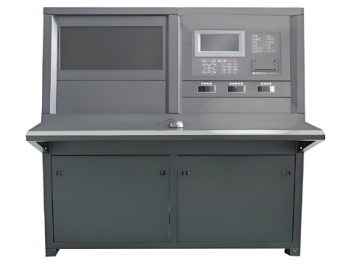

係統遠程控製主機

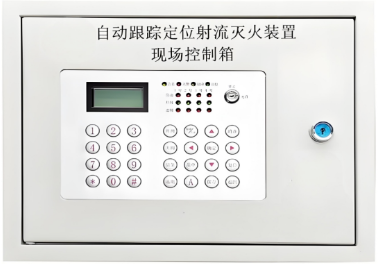

現場控製箱

 03係統設計參數

1.自動消防炮滅火係統應保證至少2台滅火裝置的射流能到達被保護區域的任一部位。

2.自動消防炮滅火係統滅火裝置的設計同時開啟數量應按2台確定。

3.自動消防炮滅火係統用於(yu) 撲救民用建築內(nei) 火災時，單台炮的流量不應小於(yu) 20L/s;用於(yu) 撲救工業(ye) 建築內(nei) 火災時，單台炮的流量不應小於(yu) 30L/s。

04係統操作與(yu) 控製

係統應具有自動控製、消防控製室手動控製和現場手動控製三種控製方式。

消防控製室手動控製和現場手動控製相對於(yu) 自動控製應具有優(you) 先權。

自動消防炮滅火係統在自動控製狀態下，當探測到火源後，應至少有2台滅火裝置對火源掃描定位，並應至少有1台且最多2台滅火裝置自動開啟射流，且其射流應能到達火源進行滅火。

係統自動啟動後應能連續射流滅火。當係統探測不到火源時，對於(yu) 自動消防炮滅火係統應連續射流不小於(yu) 5min後停止噴射。係統停止射流後再次探測到火源時，應能再次啟動射流滅火。

 05竣工驗收檢查重點圖示

《自動跟蹤定位射流滅火係統技術標準》GB 51427-2021第4.3.3條 滅火裝置安裝的設計應符合下列規定:

1、安裝位置應滿足滅火裝置正常使用和維護的要求:固定支架或安裝平台應能滿足滅火裝置的噴射、噴酒反作用力要求，且結構設計應能滿足滅火裝置正常使用的要求。

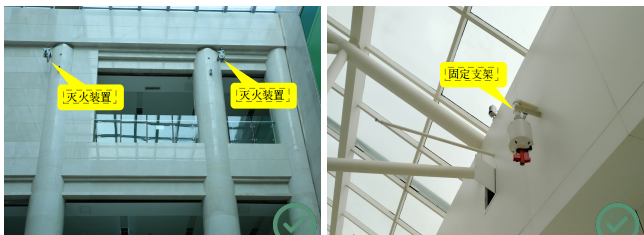

正確做法

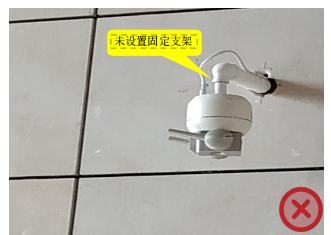

錯誤做法：

《自動跟蹤定位射流滅火係統技術標準》GB 51427-2021第4.3.8條 現場控製箱除符合本標準4.3.6條外,尚應符合下列規定2 ：應具有防誤操作的措施。

正確做法：

《自動跟蹤定位射流滅火係統技術標準》GB 51427-2021第4.2.1條 自動消防炮滅火係統和噴射型自動射流滅火係統應保證至少2台滅火裝置的射流能到達被保護區域的任一部位。

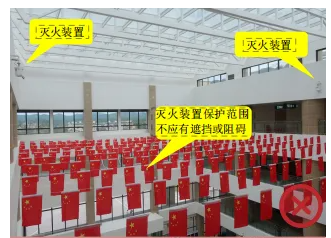

錯誤做法：
