消防報警閥組安裝檢測要求

消防報警閥組安裝在供水管網試壓、衝(chong) 洗合格後組織實施。

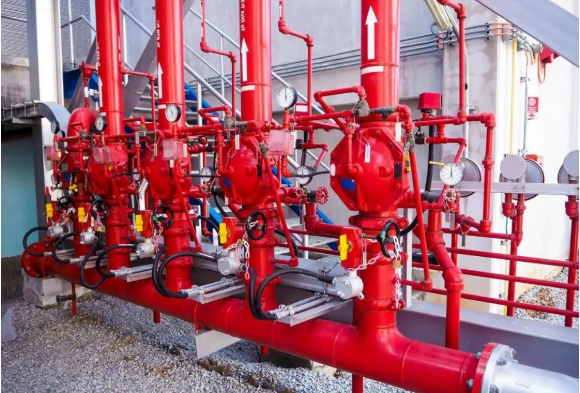

（一）報警閥組安裝與(yu) 技術檢測共性要求

1.報警閥組安裝要求

報警閥組按照下列要求進行安裝，並通過技術檢測控製其安裝質量：

1)按照標準圖集或者生產(chan) 廠家提供的安裝圖樣進行報警閥閥體(ti) 及其附屬管路的安裝。

2)報警閥組垂直安裝在配水幹管上，水源控製閥、報警閥組水流標識與(yu) 係統水流方向一致。報警閥組的安裝順序為(wei) 先安裝水源控製閥、報警閥,再進行報警閥輔助管道的連接。

3)按照設計圖樣中確定的位置安裝報警閥組；設計未予明確的,報警閥組安裝在便於(yu) 操作、監控的明顯位置。

4)報警閥閥體(ti) 底邊距室內(nei) 地麵高度為(wei) 1.2m，側(ce) 邊與(yu) 牆的距離不小於(yu) 0.5m,，正麵與(yu) 牆的距離不小於(yu) 1.2m，報警閥組凸出部位之間的距離不小於(yu) 0.5m。

5)報警閥組安裝在室內(nei) 時，室內(nei) 地麵增設排水設施。

2.附件安裝要求

報警閥組相關(guan) 附件按照下列要求確定其安裝位置、進行安裝,並通過技術檢測控製其安裝質量：

1)壓力表安裝在報警閥上便於(yu) 觀測的位置。

2)排水管和試驗閥安裝在便於(yu) 操作的位置。

3)水源控製閥安裝在便於(yu) 操作的位置，且設有明顯的開、關(guan) 標識和可靠的鎖定設施。

4)在報警閥與(yu) 管網之間的供水幹管上，安裝由控製閥、檢測供水壓力、流量用的儀(yi) 表及排水管道組成的係統流量壓力檢測裝置,其過水能力與(yu) 係統啟動後的過水能力一致；幹式報警閥組、雨淋報警閥組安裝檢測管路時，水流不得進入係統管網的信號控製閥。

5)水力警鈴安裝在公共通道或者值班室附近的外牆上，並安裝檢修、測試用的閥門。

6)水力警鈴和報警閥的連接，采用熱鍍鋅鋼管，當鍍鋅鋼管的公稱直徑為(wei) 20mm時，其長度不宜大於(yu) 20m。

7)安裝完畢的水力警鈴啟動時，警鈴聲強度不小於(yu) 70dB。

8)係統管網試壓和衝(chong) 洗合格後，排氣閥安裝在配水幹管頂部、配水管的末端。

(二)濕式報警閥組安裝與(yu) 技術檢測要求

濕式報警閥組除按照報警閥組安裝的共性要求進行安裝、技術檢測外，還需符合下列要求：

1)報警閥前後的管道能夠快速充滿水；壓力波動時，水力警鈴不發生誤報警。

2)過濾器安裝在報警水流管路上，其位置在延遲器前，且便於(yu) 排渣操作。

(三)幹式報警閥組安裝及質量檢測要求

幹式報警閥組除按照報警閥組安裝的共性要求進行安裝、技術檢測外，還需符合下列要求：

報警閥組的安裝調試與(yu) 檢測驗收

1)安裝在不發生冰凍的場所。

2)安裝完成後，向報警閥氣室注入高度為(wei) 50-100mm的清水。

3)充氣連接管路的接口安裝在報警閥氣室充注水位以上部位，充氣連接管道的直徑不得小於(yu) 15mm；止回閥、截止閥安裝在充氣連接管路上。

4)按照消防設計文件要求安裝氣源設備，符合現行--工程建設相關(guan) 技術標準的規定。

5)安全排氣閥安裝在氣源與(yu) 報警閥組之間，靠近報警閥組一側(ce) 。

6)加速器安裝在靠近報警閥的位置，設有防止水流進入加速器的措施。

低氣壓預報警裝置安裝在配水幹管一側(ce) 。

8)報警閥充水一側(ce) 和充氣一側(ce) 、空氣壓縮機的氣泵和儲(chu) 氣罐以及加速器等部位分別安裝監控用壓力表；管網充氣壓力符合消防設計文件的規定值。

(四)雨淋報警閥組安裝及技術檢測要求

雨淋報警閥組除按照報警閥組安裝的共性要求進行安裝、技術檢測外,還需符合下列要求：

報警閥組的安裝調試與(yu) 檢測驗收

1)雨淋報警閥組可采用電動開啟、傳(chuan) 動管開啟或者手動開啟等控製方式,開啟控製裝置安裝在安全可靠的位置,水傳(chuan) 動管的安裝按照濕式係統的有關(guan) 要求實施。

2)需要充氣的預作用係統的雨淋報警閥組,按照幹式報警閥組有關(guan) 要求進行安裝。

3)按照消防設計文件要求,在便於(yu) 觀測和操作的位置,設置雨淋閥組的觀測儀(yi) 表和操作閥門。

4)按照消防設計文件要求,確定雨淋閥組手動開啟裝置的安裝位置,以便發生火災時能安全開啟,便於(yu) 操作。

5)壓力表安裝在雨淋閥的水源一側(ce) 。

(五)預作用裝置安裝與(yu) 技術檢測要求

預作用裝置除按照報警閥組安裝的共性要求進行安裝、技術檢測外,還需符合下列要求：

報警閥組的安裝調試與(yu) 檢測驗收

1)係統主供水信號蝶閥、雨淋報警閥、濕式報警閥等集中垂直安裝在被保護區附近,且-低環境溫度不低於(yu) 4℃的室內(nei) ,以免低溫使隔膜腔內(nei) 的存水冰凍而導致係統失靈。

2)在隔膜雨淋報警閥組的水源側(ce) 管道法蘭(lan) 和隔膜雨淋報警閥係統側(ce) 出水口處分別放入密封墊,擰緊法蘭(lan) 螺栓,再與(yu) 係統管網連接。在濕式報警閥的平直管段上開孔接管,與(yu) 由低氣壓開關(guan) 、空氣壓縮機、電接點壓力表等空氣維持裝置相連接。

3)係統放水閥、電磁閥、手動快開閥、水力警鈴、補水漏鬥等部位設置排水設施,排水設施能夠將係統出水排入排水管道。

4)將雨淋報警閥上的壓力開關(guan) 、電磁閥、信號蝶閥引出線以及空氣維持裝置上的低氣壓開關(guan) 、電接點壓力表引出線分別與(yu) 消防控製中心控製線路相連接。

5)水力警鈴按照濕式自動噴水滅火係統的要求進行安裝。

6)預作用裝置安裝完畢後,將雨淋報警閥組的防複位手輪轉至防複位鎖止位置,手輪上紅點對準標牌上的鎖止位置,使係統處於(yu) 伺應狀態。

(六)報警閥組檢測方法

采用目測觀察、尺量和聲級計測量等方法進行檢測。技術檢測具體(ti) 方法和判定標準詳見竣工驗收中報警閥組的驗收方法和合格判定標準。
