消防聯動控製係統知識大全！

一、消防聯動控製係統的組成、工作原理

消防聯動控製係統是接收火災報警控製器發出的火災報警信號，按預設邏輯完成各項消防功能、接收並顯示受控設備動作及反饋信號的控製係統。消防聯動控製係統是建築消防係統的控製和監管中心。

(一)消防聯動控製係統的組成

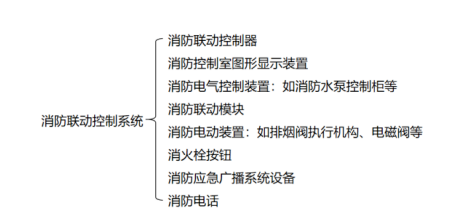

消防聯動控製係統由消防聯動控製器、消防控製室圖形顯示裝置、消防電氣控製裝置(如防火卷簾控製器、氣體(ti) 滅火控製器等)、消防聯動模塊、消防電動裝置、消火栓按鈕、消防應急廣播係統設備、消防電話等設備和組件組成。

1.消防聯動控製器

(1)消防聯動控製器是用於(yu) 接收火災報警區域信號，按照預設邏輯和時序發出控製信號，控製受控消防係統(設備)動作，並接收其動作反饋信號的控製指示設備。消防聯動控製器是消防聯動控製係統的核心組件。

(2)控製方式

1)直接控製。直接發出控製信號，控製現場的受控設備。

2)間接控製。對於(yu) 控製邏輯複雜且在消防聯動控製器上不便實現直接控製的情況，通過電氣控製裝置(如防火卷簾控製器、氣體(ti) 滅火控製器等)控製現場的受控設備。

2.消防控製室圖形顯示裝置

用於(yu) 接收、顯示、傳(chuan) 輸和記錄消防設備(設施)運行的動態信息和消防管理信息的顯示裝置。

(1)接收。火災報警控製器、消防聯動控製器、可燃氣報警控製器和電氣火災監控設備發送的火災自動報警係統設備的運行狀態信息。

(2)顯示。以圖形方式顯示建築總平麵布局圖、建築平麵圖和疏散路線圖等建築基本信息，火災自動報警係統及相關(guan) 受控建築消防係統(設備)的設置和運行狀態信息。

(3)記錄。值班及操作人員、產(chan) 品維護保養(yang) 記錄、消防設備(設施)的產(chan) 品和運行狀態信息。

(4)傳(chuan) 輸。傳(chuan) 輸消防控製室管理信息、火災自動報警係統及相關(guan) 受控建築消防係統(設備)的運行狀態信息。

3.消防電氣控製裝置

消防電氣控製裝置是係統中采用手動和(或)自動方式進行主電源和備用電源轉換，控製消防水泵、防煙排煙風機、電動防火門、電動防火窗、防火卷簾等各類電動消防設施動作的控製裝置，消防電氣控製裝置接收到消防聯動控製器的控製信號後，按照預設邏輯和時序控製各類電動消防設施的動作，並將相應設備的動作信號反饋給消防聯動控製器。也可以通過手動操作消防電氣控製裝置的控製按鈕(按鍵)控製上述電動消防設施的動作。

4.消防聯動模塊

消防聯動模塊是用於(yu) 消防聯動控製器和其所連接的受控設備或部件之間信號傳(chuan) 輸的部件，包括輸入模塊、輸出模塊和輸入輸出模塊。輸入模塊的功能是接收受控設備或部件的動作反饋信號，並將信號輸入到消防聯動控製器;輸出模塊的功能是接收消防聯動控製器的輸出信號，並發送到受控設備或部件;輸入輸出模塊則同時具備輸入模塊和輸出模塊的功能。

5.消防電動裝置

消防電動裝置的功能是實現電動消防設施的電氣驅動或釋放，它是包括電動防火門窗、電動防火閥、電動排煙閥、氣體(ti) 驅動器等電動消防設施的電氣驅動或釋放裝置。

6.消火栓按鈕

消火栓按鈕是用於(yu) 消火栓係統聯動控製的專(zhuan) 用報警按鈕，用於(yu) 消火栓使用部位的指示及消火栓泵啟動的反饋指示。

7.消防應急廣播係統設備

是在火災或意外事故發生時通過控製功率放大器和揚聲器進行應急廣播的設備，它的主要功能是向現場人員通報火災發生，指揮並引導現場人員疏散。

8.消防電話

消防電話是用於(yu) 消防控製室與(yu) 建築物中各部位之間進行全雙工語音通話的專(zhuan) 用獨立電話係統。消防電話由消防電話總機、消防電話分機、消防電話插孔組成。

(二)消防聯動控製係統的工作原理

火災發生時，消防聯動控製器接收到火災報警控製器的報警區域信號後對接收到的觸發信號進行邏輯判斷，當滿足相應的邏輯關(guan) 係條件時，消防聯動控製器按照預設的控製時序向消防應急廣播控製設備、應急照明和疏散指示係統控製設備、防煙排煙風機控製箱(櫃)、消防水泵控製櫃(箱)、氣體(ti) 滅火控製器等消防電氣控製裝置及控製模塊發出聯動控製信號，實現對相應係統的聯動控製，接收並顯示係統設備的動作反饋信號，消防控製室的消防管理人員也可以通過操作消防聯動控製器的控製按鈕(按鍵)控製相應的消防係統(設施)啟動。消防聯動控製器能夠實時接收並顯示消防水池、高位水箱等消防設施的動態監測信號，從(cong) 而實現對建築消防設施運行狀態的實時監視功能。
