防火卷簾的手動速放裝置、溫控釋放裝置、手動拉鏈、手動按鈕盒的區別及應用？

根據《防火卷簾、防火門、防火窗石家莊施工及驗收規範》GB50877-2014>

5.2.6 卷門機安裝應符合下列規定：2 卷門機應設有手動拉鏈和手動速放裝置，其安裝位置應便於(yu) 操作，並應有明顯標誌。手動拉鏈和手動速放裝置不應加鎖，且應采用不燃或難燃材料製作。

5.2.8 溫控釋放裝置的安裝位置應符合設計和產(chan) 品說明書(shu) 的要求。

5.2.10 防火卷簾控製器安裝應符合下列規定：1 防火卷簾的控製器和手動按鈕盒應分別安裝在防火卷簾內(nei) 外兩(liang) 側(ce) 的牆壁上，當卷簾一側(ce) 為(wei) 無人場所時，可安裝在一側(ce) 牆壁上，且應符合設計要求。控製器和手動按鈕盒應安裝在便於(yu) 識別的位置，且應標出上升、下降、停止等功能。  2 防火卷簾控製器及手動按鈕盒的安裝應牢固可靠，其底邊距地麵高度宜為(wei) 1.3m～1.5m。

5.2.11 與(yu) 火災自動報警係統聯動的防火卷簾，其火災探測器和手動按鈕盒的安裝應符合下列規定：1 防火卷簾兩(liang) 側(ce) 均應安裝火災探測器組和手動按鈕盒。當防火卷簾一側(ce) 為(wei) 無人場所時，防火卷簾有人側(ce) 應安裝火災探測器組和手動按鈕盒。

以下就以它們(men) 的原理為(wei) 核心，詳細解析這四種控製方式的區別及應用：

核心原理深度解析

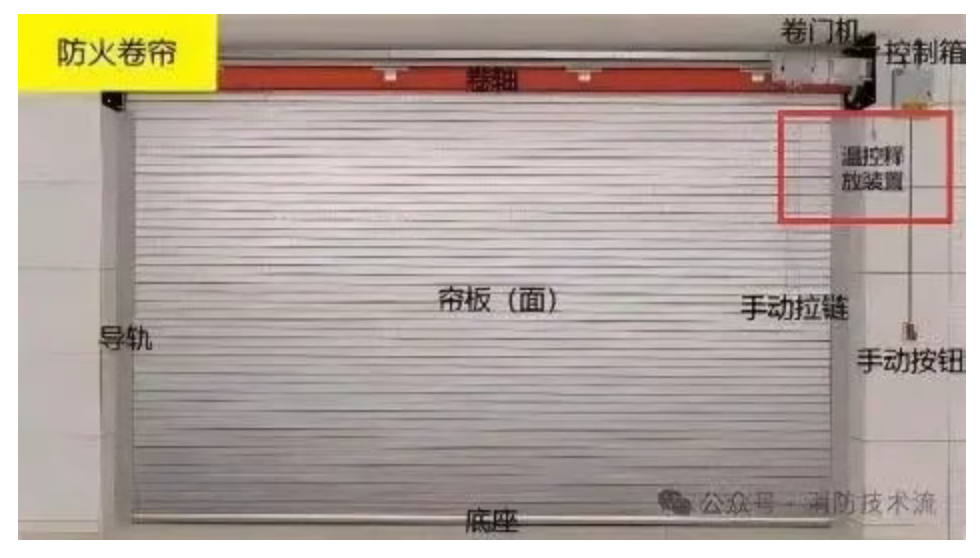

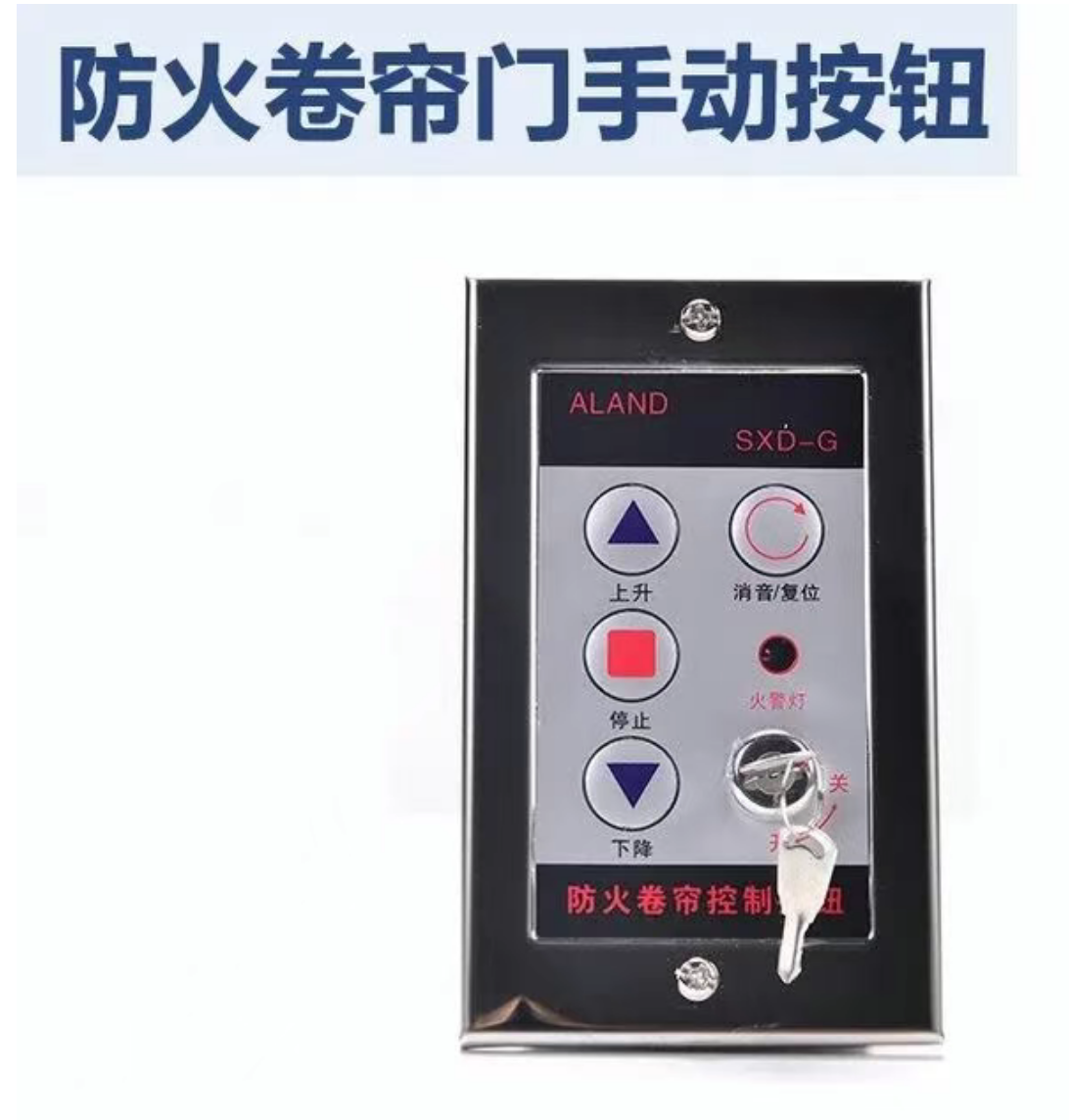

1. 手動按鈕盒 - 電氣指令的“遙控器”

工作原理：本質上是一個(ge) 人機交互的電氣開關(guan) 。當按下按鈕（如“下降”鍵）時，它接通或發出一個(ge) 低電壓、小電流的電信號。這個(ge) 信號通過線路傳(chuan) 輸到防火卷簾控製器。

後續動作：控製器（相當於(yu) 卷簾的“大腦”）接收到信號後，立即驅動其內(nei) 部繼電器或接觸器動作，從(cong) 而接通卷門機（電機）的主電源電路。電機獲得電力後開始運轉，通過減速箱帶動卷軸轉動，實現卷簾的電動升降。

關(guan) 鍵點：它不直接控製強電或機械部分，而是向控製器“發號施令”。因此，其正常工作完全依賴於(yu) 外部供電和控製器功能完好。

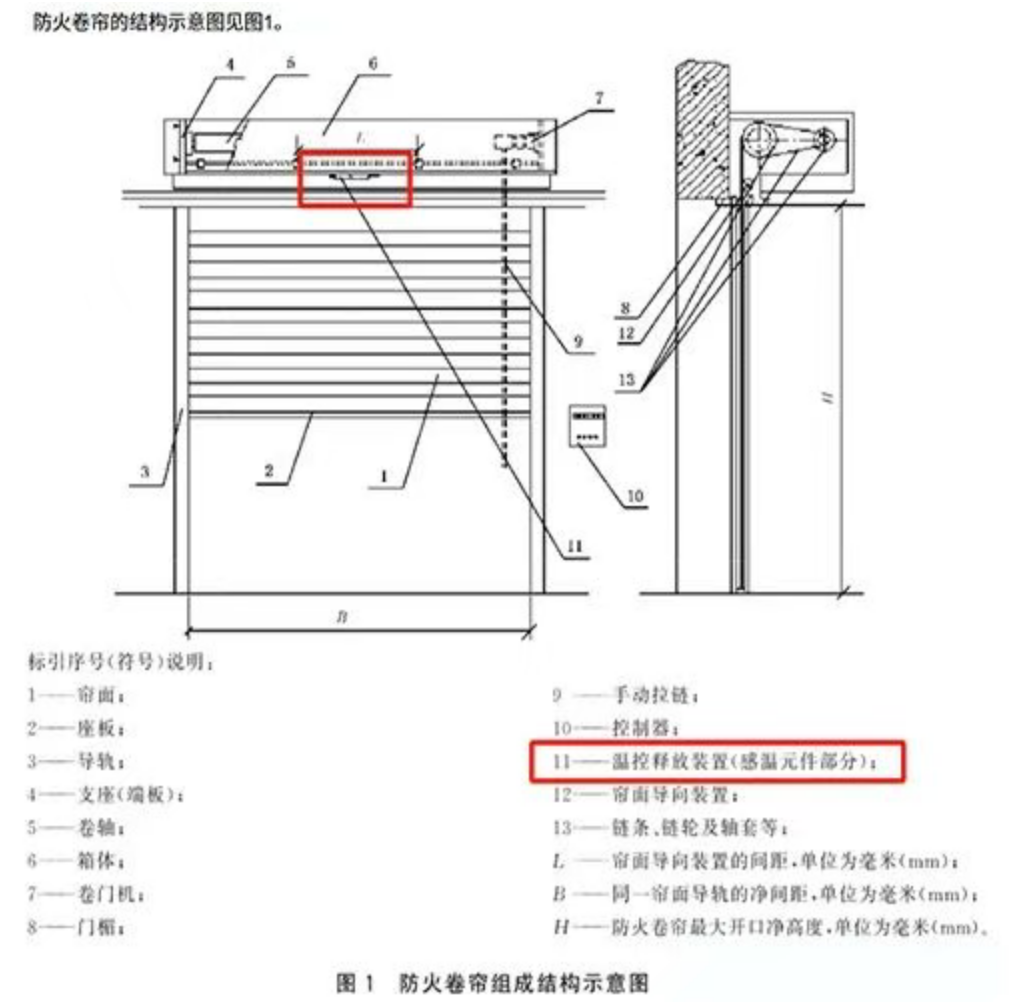

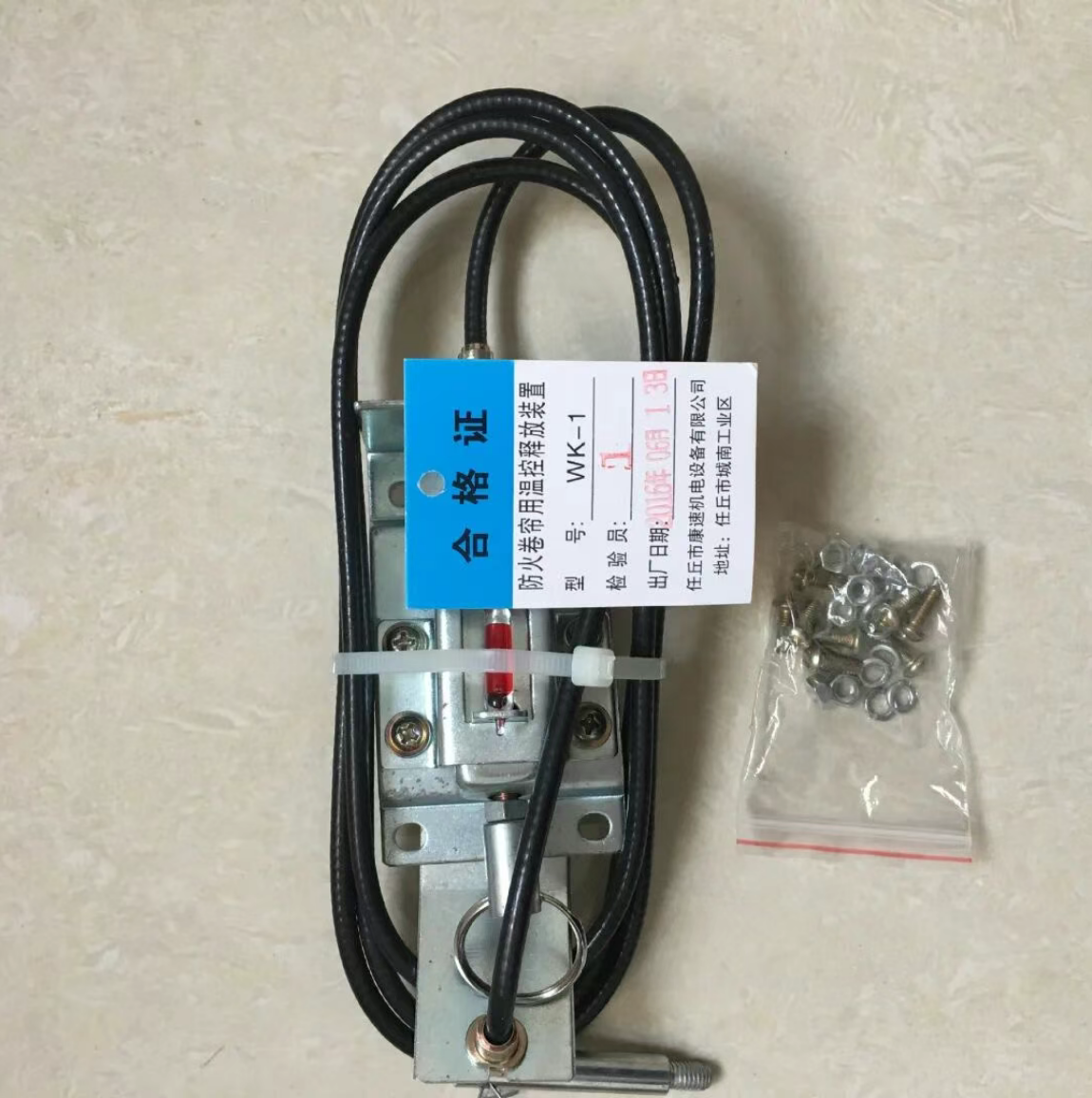

2. 溫控釋放裝置 - 感溫自鎖的“熔斷保險絲(si) ”

核心部件：感溫元件（通常為(wei) 一片設定在73±0.5℃熔化的易熔合金片）。

工作原理：在常溫下，易熔合金片像一顆“保險銷”，頂住或拉住一套彈簧製動機構，使卷門機的刹車盤處於(yu) 鎖緊狀態。當環境溫度達到熔點時，合金片迅速熔化或斷開。

觸發動作：感溫元件失效後，原先被其約束的高張力彈簧瞬間釋放，產(chan) 生的機械力推動連杆，強製脫開卷門機的製動器（刹車）。一旦製動釋放，卷簾失去機械鎖止，在自重作用下勻速下降關(guan) 閉。

手動功能：裝置上通常設有一個(ge) 手動拉環，直接連接著製動釋放機構。拉動拉環即人為(wei) 模擬了感溫元件熔斷的動作，實現手動釋放。這是一個(ge) 純機械的備用操作。

3. 手動速放裝置 - 製動器的“緊急解鎖手柄”

工作原理：這是最直接的機械應急裝置。它通常由一根鋼絲(si) 繩拉環、鏈條或手柄，通過一套杠杆或連杆機構，直接與(yu) 卷門機的製動器（刹車片/盤）的釋放端相連。

觸發動作：當拉動拉環或手柄時，人力通過這套杠杆機構直接克服製動彈簧的張力，將刹車片從(cong) 刹車盤上拉開，從(cong) 而解除製動。與(yu) 溫控釋放一樣，卷簾隨後在自重作用下下降。

與(yu) 溫控裝置的區別：它沒有感溫元件，操作完全依賴人力。其設計目標是提供一種在緊急情況下，無需等待溫度升高、可由人員立即主動觸發的快速釋放方式。

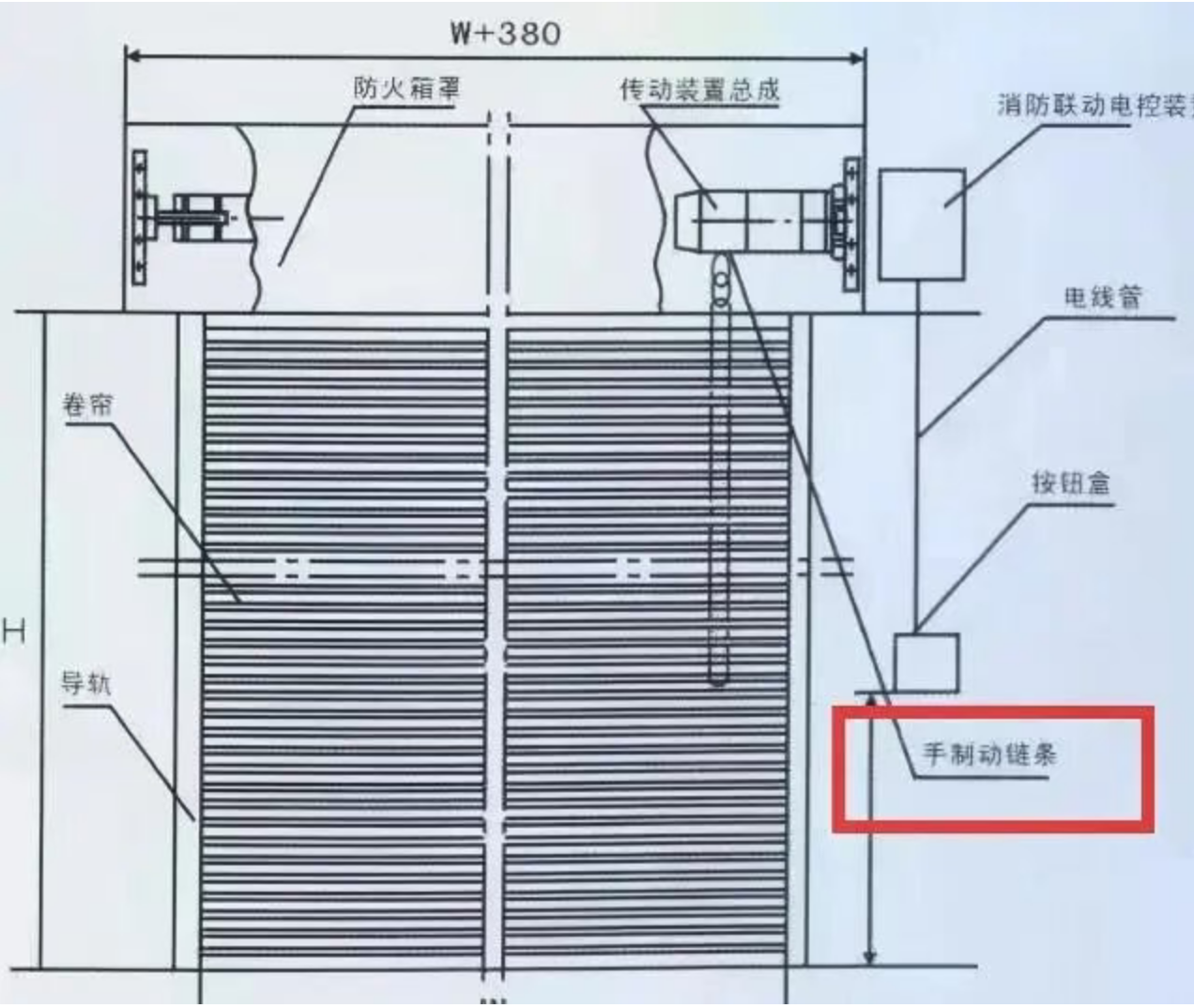

4. 手動拉鏈 - 人力驅動的“備用變速箱”

工作原理：這是一套獨立的機械傳(chuan) 動係統。拉動鏈條，帶動一個(ge) 鏈輪轉動。這個(ge) 鏈輪通過離合器或直接連接至卷門機的減速箱輸入軸或卷軸。

傳(chuan) 動過程：人力 → 鏈條 → 鏈輪 → 減速箱 → 卷軸。這個(ge) 過程繞過了電機，直接利用了卷簾門原有的減速箱來放大扭矩，使人可以用相對較小的力驅動沉重的卷簾。

關(guan) 鍵點：它的作用不是“釋放”，而是“驅動”。操作者需要通過持續拉動來控製卷簾的升降和停止，通常用於(yu) 無電情況下的調試和檢修，而非快速的應急關(guan) 閉。

原理對比與(yu) 總結

簡單來說：按鈕盒是“發指令”，讓係統自己動；溫控裝置是“溫度到了，保險絲(si) 斷，鎖就開”；手動速放是“人直接去把鎖打開”；手動拉鏈是“人親(qin) 自去推著它走”。

防火卷簾的幾種手動和自動控製裝置各有其獨特的設計原理和應用場景，它們(men) 共同構成了火災時卷簾可靠關(guan) 閉的多重保障。下麵這個(ge) 表格匯總了它們(men) 的核心區別：

如何選擇與(yu) 應用

理解區別後，在實際操作和管理中可以遵循以下邏輯：

日常與(yu) 消防聯動：正常情況下，應優(you) 先使用手動按鈕盒進行現場控製，或由消防控製室進行遠程手動、自動聯動控製。

緊急情況下的關(guan) 鍵操作：當發生火災且自動控製失效時，現場人員應優(you) 先使用手動速放裝置（拉環/手柄），這是最直接、快速的強製關(guan) 閉方式。而溫控釋放裝置是無需人為(wei) 幹預的自動安全備份。

維護與(yu) 調試：手動拉鏈主要用於(yu) 專(zhuan) 業(ye) 人員的安裝調試、功能測試以及在停電等非火災情況下的卷簾位置調整。

重要注意事項：

操作任何手動釋放裝置前，務必確認卷簾下方無人且無障礙物。

溫控釋放裝置在疏散通道上的防火卷簾是禁用的，因為(wei) 它會(hui) 一步降到底，無法實現“兩(liang) 步降”為(wei) 人員疏散留出時間。

這些裝置都需要定期進行檢查和維護，確保其靈活可靠。
