《設施通規》中排煙防火閥設置的四處情況的區別及應用？

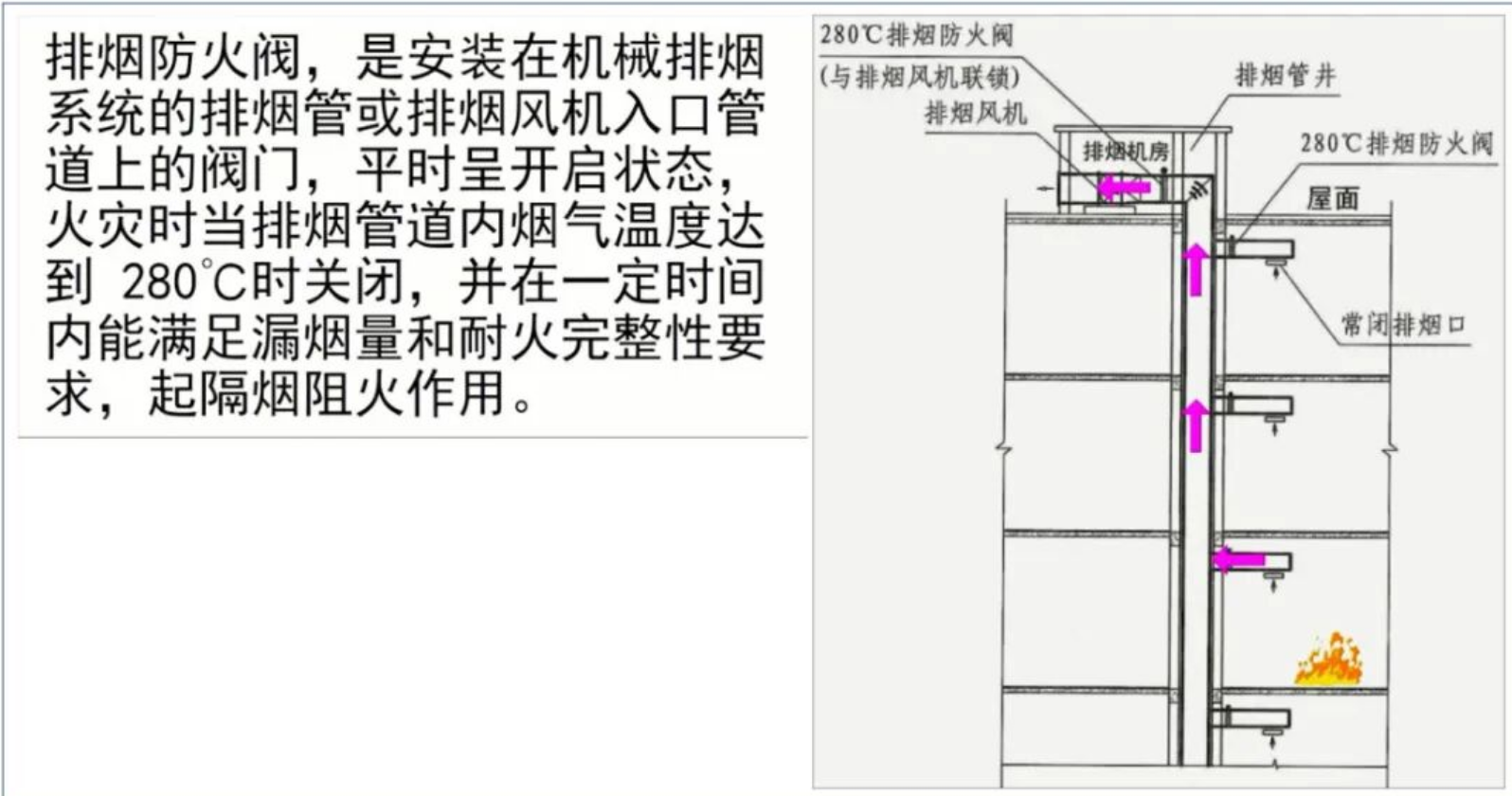

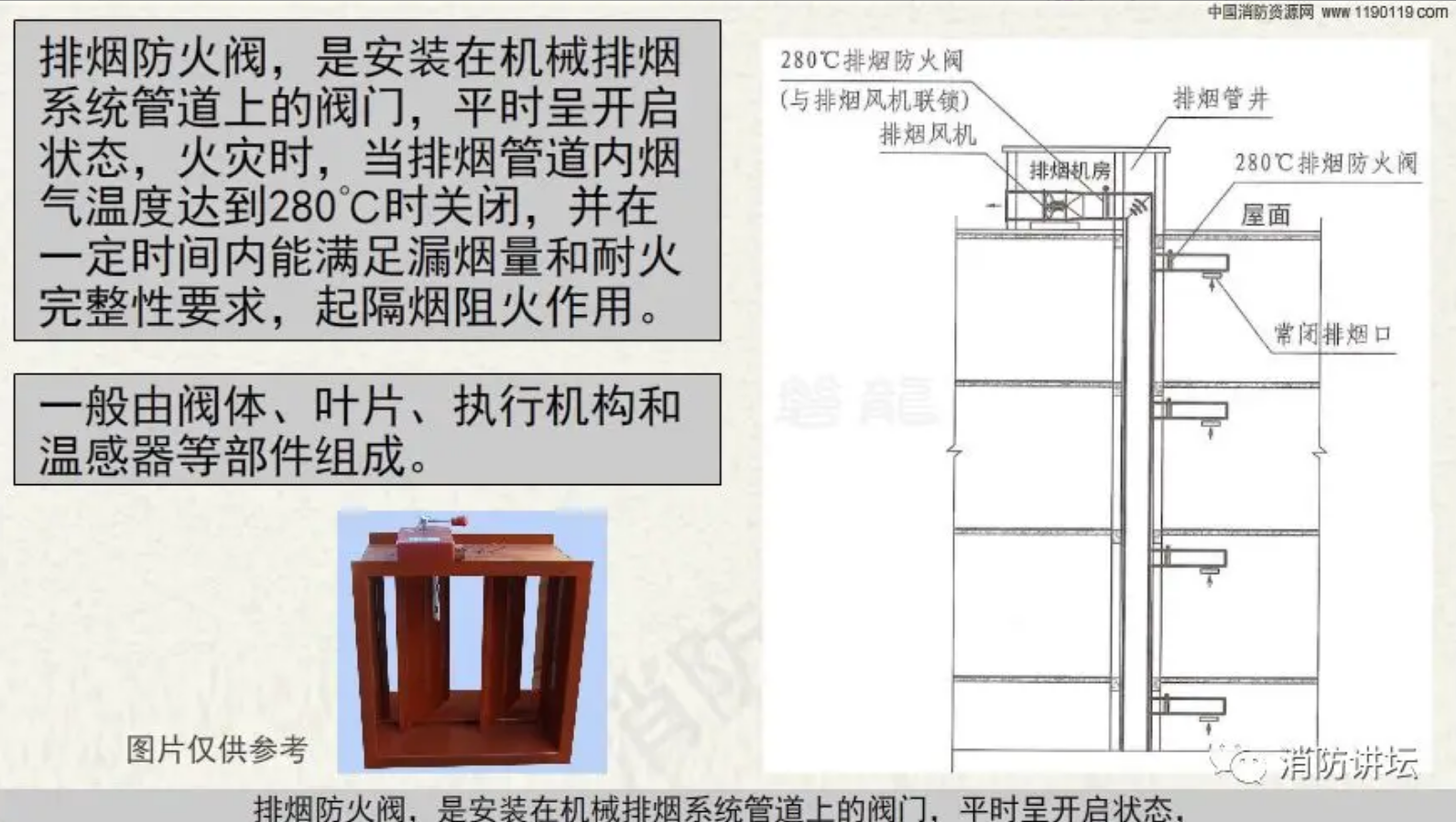

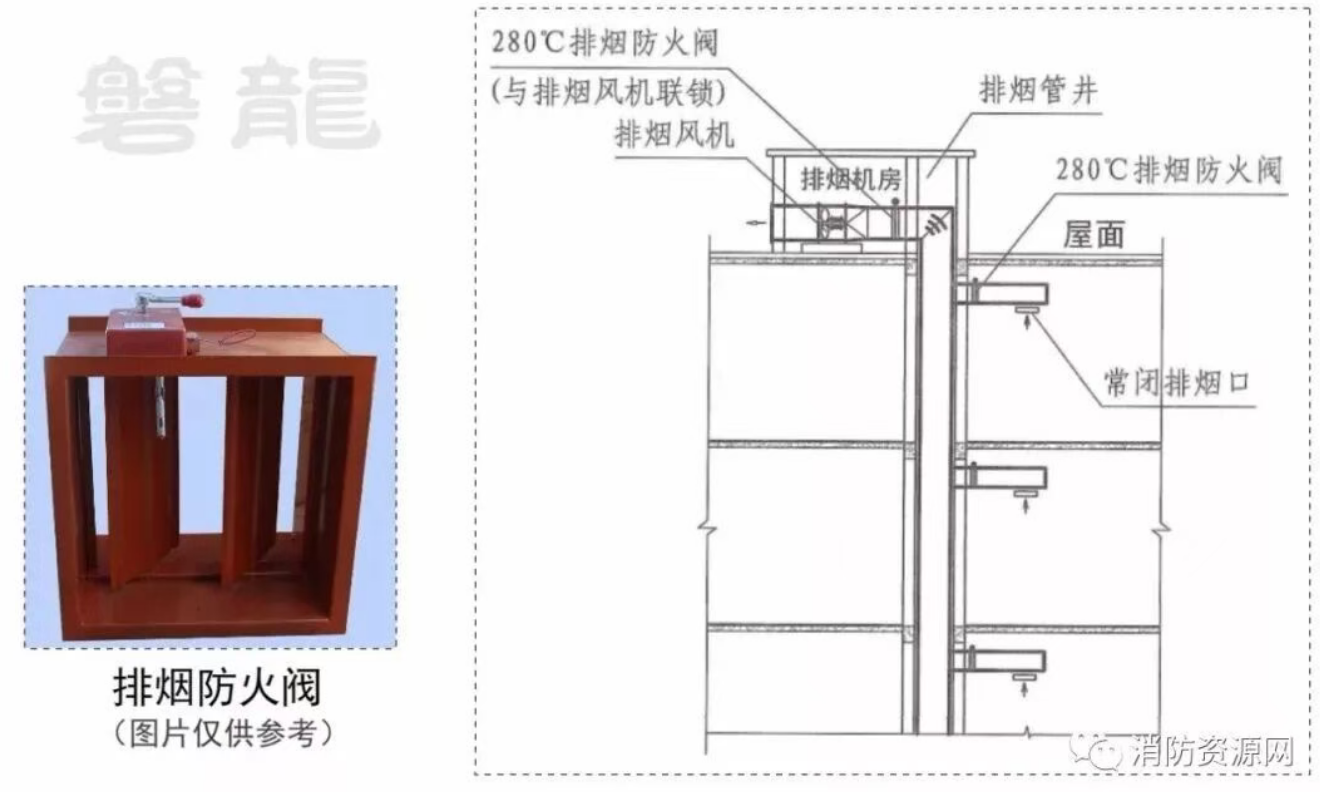

排煙防火閥是消防機械排煙係統的重要設施，根據《建築防煙排煙係統技術標準》GB51251-2017 >術語可知其功能：排煙防火閥安裝在機械排煙係統的管道上，平時呈開啟狀態，火災時當排煙管道內(nei) 煙氣溫度達到280℃時關(guan) 閉，並在一定時間內(nei) 能滿足漏煙量和耐火完整性要求，起隔煙阻火作用的閥門。一般由閥體(ti) 、葉片、執行機構和溫感器等部件組成。
故《設施通規》對其功能做了重要要求，體(ti) 現在四處位置的設置要求，此篇以此為(wei) 探討！

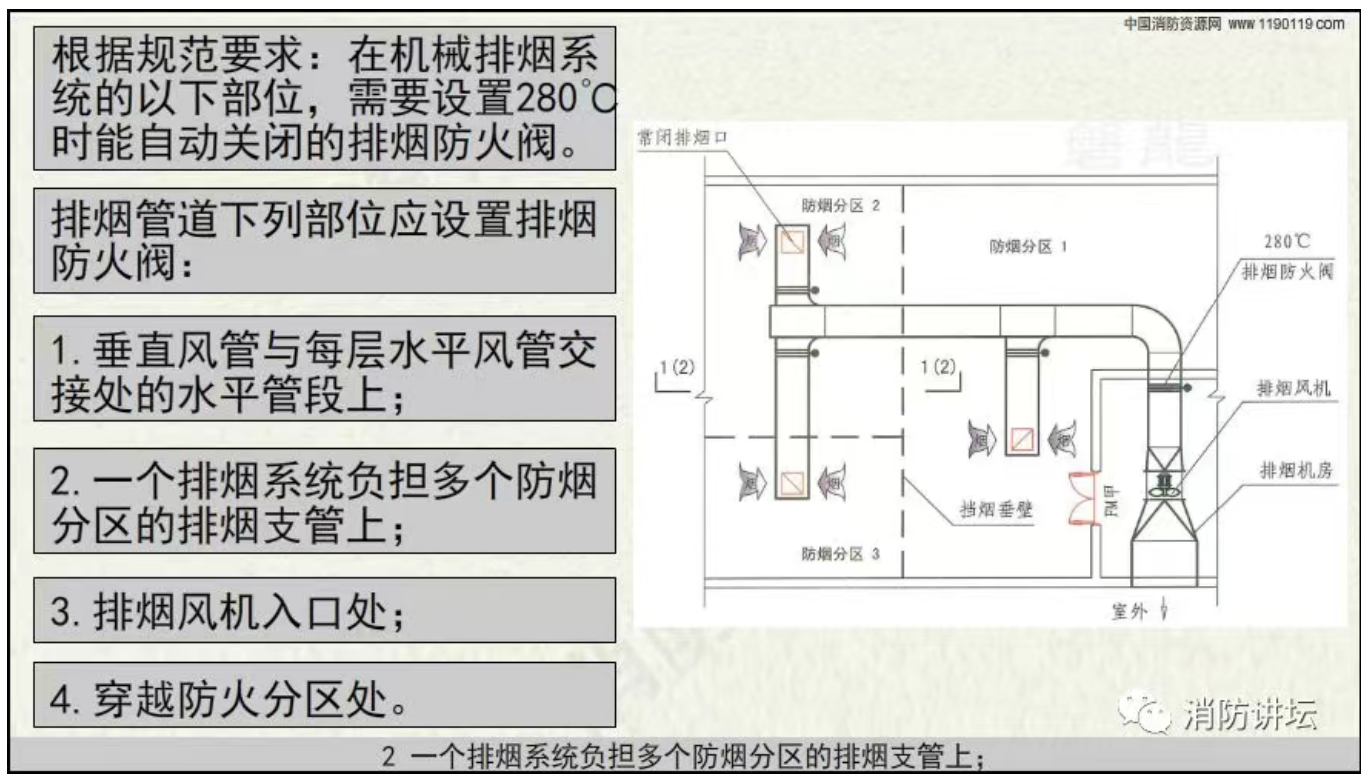

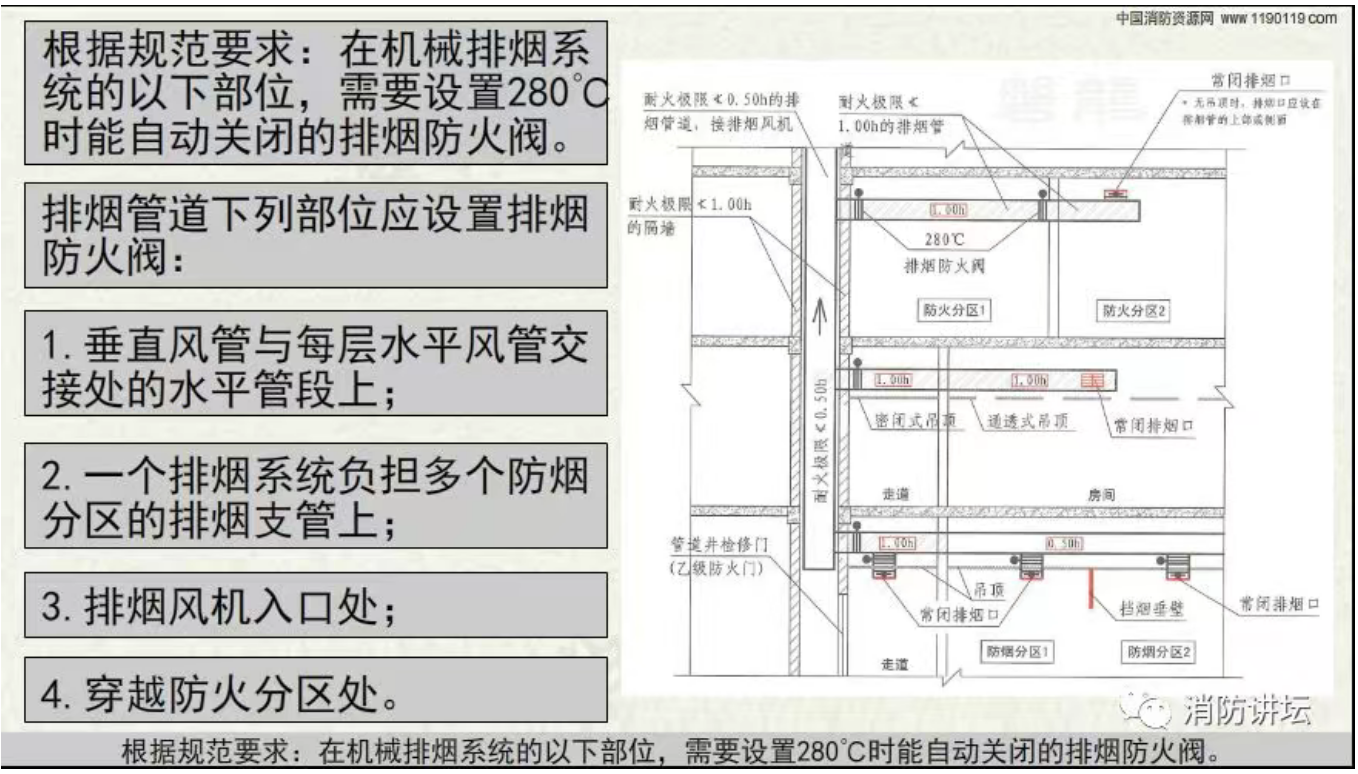

根據《消防設施通用規範》 GB55036-2022 >11.3.5 下列部位應設置排煙防火閥，排煙防火閥應具有在280℃時自行關(guan) 閉和聯鎖關(guan) 閉相應排煙風機、補風機的功能：1 垂直主排煙管道與(yu) 每層水平排煙管道連接處的水平管段上；2 一個(ge) 排煙係統負擔多個(ge) 防煙分區的排煙支管上；3 排煙風機入口處；4 排煙管道穿越防火分區處。
簡單來說，這四個(ge) 位置的設置，是基於(yu) 火災中煙氣蔓延的路徑、防火分區的完整性以及係統設備的安全這三個(ge) 核心安全目標，構建起的一個(ge) 多層次、立體(ti) 化的防禦體(ti) 係；以下逐一剖析其背後的原理：
1. 垂直主排煙管道與(yu) 每層水平管道連接處
核心原理：防止火災的“煙囪效應”和豎向蔓延。
詳細解釋： 垂直排煙管道像一根貫穿樓層的“煙囪”。當某一樓層發生火災，高溫煙氣被吸入水平支管，再進入垂直主管。如果不在此連接處設置閥門，火災和高溫煙氣會(hui) 毫無阻礙地沿著垂直管道向上擴散，引燃或點燃上層管道內(nei) 積聚的可燃物，甚至通過其他樓層的排煙口蔓延至上層空間，導致火災豎向蔓延，使單一樓層火災演變成多層火災。此處設置的閥門在280℃關(guan) 閉，實質上是在垂直方向上設置了一道“防火閘”，切斷火勢向上蔓延的主要通道。

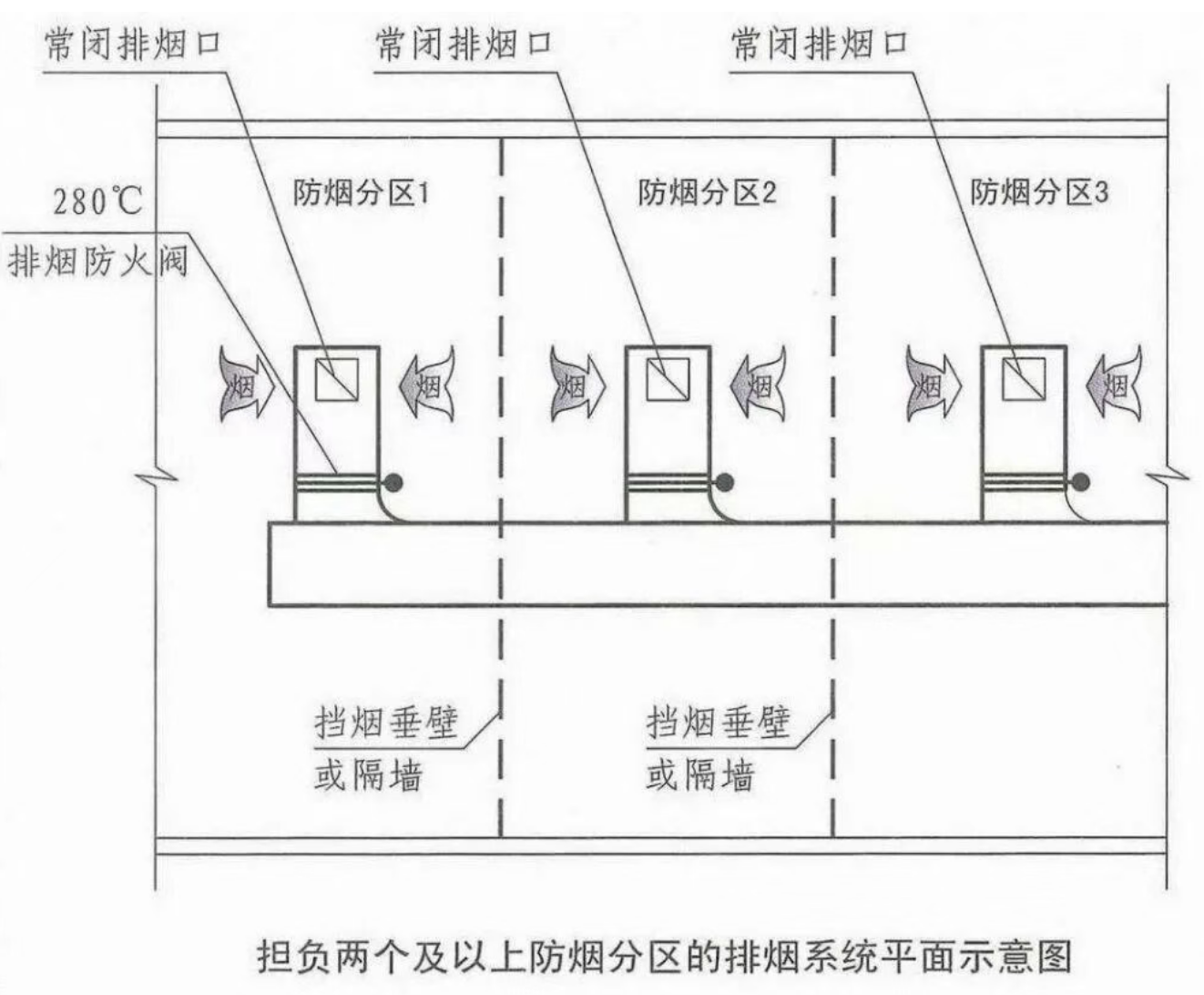

2. 一個(ge) 排煙係統負擔多個(ge) 防煙分區的排煙支管上
核心原理：實現“分區控製”，保證係統的有效性和選擇性。
詳細解釋： 現代大型建築中，一個(ge) 排煙風機常常負責為(wei) 多個(ge) 防煙分區（如商場的一個(ge) 防火分區內(nei) 劃分的幾個(ge) 商鋪）服務。火災發生時，我們(men) 隻需要排出著火分區的煙氣。如果不在每個(ge) 分區的支管上設置閥門，當A區著火，其高溫煙氣會(hui) 通過支管進入總管，同時係統也會(hui) 從(cong) B、C等非著火分區的支管“倒吸”空氣，導致排煙效率嚴(yan) 重下降，無法有效排出著火分區的煙氣。
此處閥門關(guan) 閉後，物理上隔離了著火分區，確保風機產(chan) 生的負壓和排煙能力全部集中用於(yu) 著火分區，同時防止煙氣倒灌至其他分區。這是保證機械排煙係統能實現“精準排煙”的關(guan) 鍵。

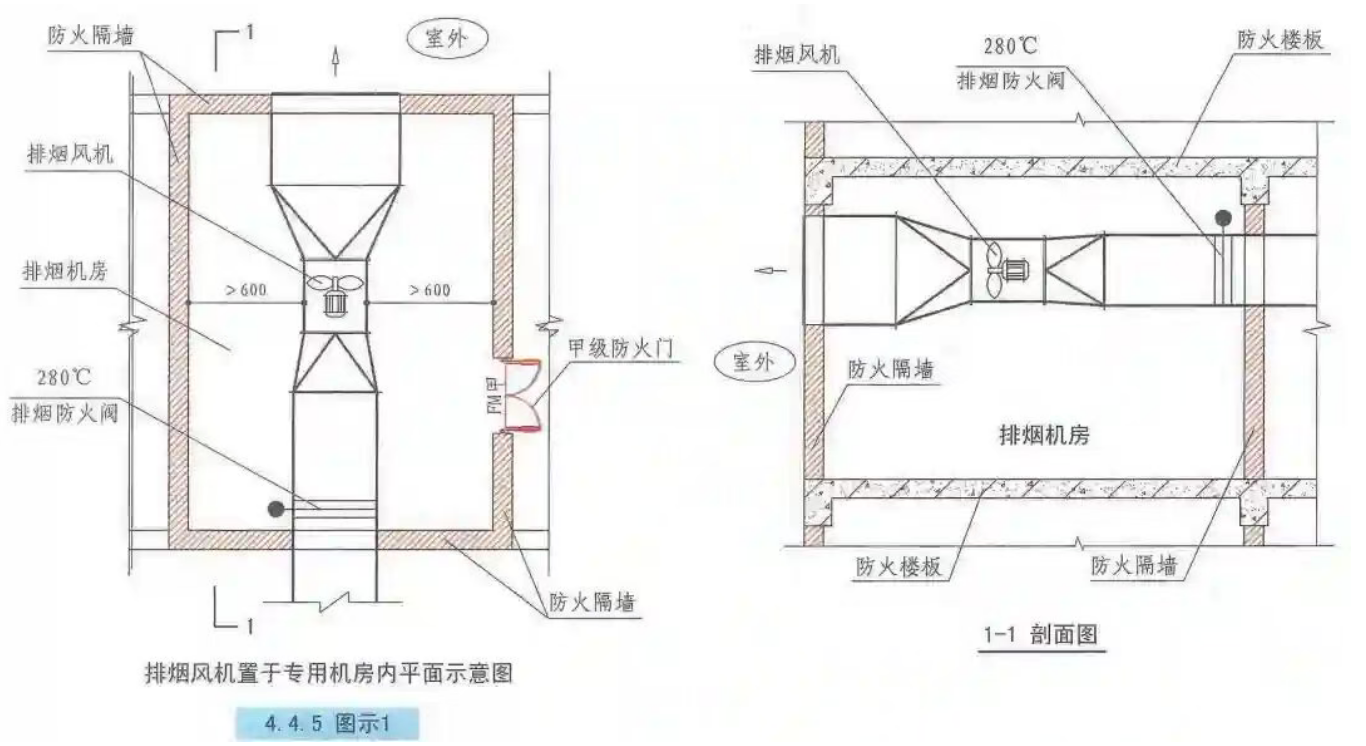

3. 排煙風機入口處
核心原理：保護核心設備，是係統安全的“最終保險”。
詳細解釋： 排煙風機是整個(ge) 係統的心髒，造價(jia) 高且至關(guan) 重要。當火勢失去控製，高溫煙氣（可能已超過280℃）到達風機入口時，表明火災已非常嚴(yan) 重，煙氣可能已引燃了管道本身。此時的首要任務已不是繼續排煙，而是防止火焰直接吸入風機，導致風機本身損壞甚至成為(wei) 新的火源。此閥門的關(guan) 閉，直接切斷了火源通向風機的最後路徑。其“聯鎖關(guan) 閉風機”具有更高 優(you) 先級，原理是：當此閥因超高溫關(guan) 閉時，意味著排煙通路已中斷或係統已處於(yu) 極度危險中，必須立即無條件停止風機，避免設備空轉受損和電力浪費，並發出明確的故障信號。

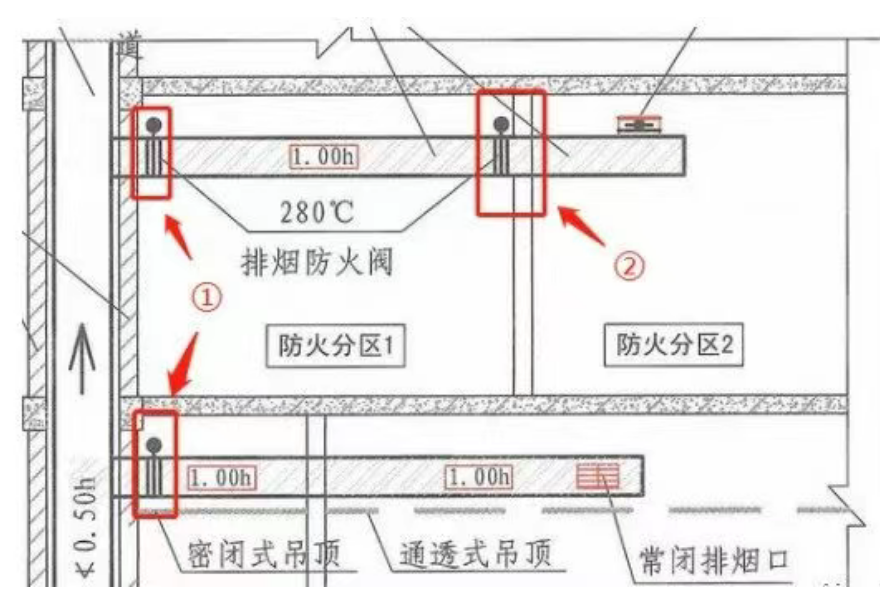

4. 排煙管道穿越防火分區處
核心原理：維護防火分區的“水平分隔”完整性。
詳細解釋： 防火牆、防火樓板等是阻止火災水平蔓延的物理屏障。排煙管道作為(wei) 穿越這些屏障的“孔洞”，本身就是一個(ge) 薄弱環節。火災中，高溫可能使管道破損，或者火焰通過管道直接傳(chuan) 遞到另一個(ge) 防火分區。在此處設置閥門，其原理與(yu) 建築防火中“管道穿防火牆需做防火封堵”一致，是動態的、主動的防火封堵。當煙氣溫度達到280℃並持續時，說明該防火分區可能已全麵失守或火勢極大，閥門自動關(guan) 閉，確保了即使管道燒毀，火焰和高溫煙氣也無法通過這個(ge) “孔洞”直接蔓延到相鄰分區，保證了防火分隔的有效性。
原理體(ti) 係總結：縱深防禦
將這四點結合起來看，它們(men) 構成了一個(ge) 清晰的縱深防禦邏輯鏈：
道防線（分區控製）： 通過第二點（支管），在係統內(nei) 部隔離著火區域，保證有效排煙。
第二道防線（水平阻隔）： 通過第四點（穿越防火分區處），防止火災沿管道水平蔓延到其他防火單元。
第三道防線（豎向阻隔）： 通過 點（垂直水平連接處），防止火災沿管道豎向蔓延到其他樓層。
最終保護（設備保護）： 通過第三點（風機入口），在所有防線可能失效的極端情況下，保護核心動力設備，防止災難擴大。
理解排煙防火閥在不同位置的設置要求和區別，對於(yu) 確保機械排煙係統有效運行至關(guan) 重要。下麵這個(ge) 表格匯總了這四個(ge) 關(guan) 鍵位置的核心要點：
設計與(yu) 應用要點
在實際設計和石家莊施工中，除了理解上述區別，還需注意以下幾點：
關(guan) 於(yu) “聯鎖關(guan) 閉風機”功能的原理補充： 規範要求所有排煙防火閥都具備此功能，但觸發條件和控製優(you) 先級不同。風機入口閥是直接、硬線、更高 優(you) 先級的連鎖，原理是“設備緊急保護”。而其他位置的閥門關(guan) 閉信號，更多是反饋至消防控製中心，由係統邏輯判斷（如是否還有其他排煙需求）來決(jue) 定風機的啟停，原理是“係統運行策略調整”。具體(ti) 執行時應以《火災自動報警係統設計規範》GB 50116 及暖通專(zhuan) 業(ye) 提出的控製要求為(wei) 準。
避免使用“多功能排煙閥”：曾有試圖將“排煙防火閥”（常開，280℃關(guan) 閉）和“排煙閥”（常閉，電控開啟）功能合二為(wei) 一的“多功能排煙閥”。但根據現行產(chan) 品標準《建築通風和排煙係統用防火閥門》GB15930，這兩(liang) 種閥門是不同的產(chan) 品類別，有獨立的型式檢驗要求，不得采用“二合一”的多功能排煙閥。
關(guan) 注規範更新與(yu) 地方解釋：《消防設施通用規範》GB55036（通規）的實施強化了對排煙防火閥聯鎖功能的要求，但也帶來了一些執行層麵的討論。不同地區的消防審查部門對此可能會(hui) 有更具體(ti) 的解釋或執行細則，在設計時應密切關(guan) 注項目所在地的最新規定。
總結與(yu) 核查清單
為(wei) 了確保排煙防火閥的設置既符合規範又安全有效，可以參照以下清單進行核查：
