一、規範要求
1《消防給水及消火栓係統技術規範》GB50974-2014
13.1.4 消防水泵調試應符合下列要求：
2 以備用電源切換方式或備用泵切換啟動消防水泵時，消防水泵應分別在1min或2min內(nei) 投入正常運行。
13.2.6 消防水泵驗收應符合下列要求：
5 打開消防水泵出水管上試水閥，當采用主電源啟動消防水泵時，消防水泵應啟動正常；關(guan) 掉主電源，主、備電源應能正常切換；備用泵啟動和相互切換正常；消防水泵就地和遠程啟停功能應正常。
2《自動噴水滅火係統石家莊施工及驗收規範》GB50261-2017
7.2.3 消防水泵調試應符合下列要求：
2 以備用電源切換方式或備用泵切換啟動消防水泵時，消防水泵應在1min或2min內(nei) 投入正常運行。
3《自動跟蹤定位射流滅火係統技術標準》GB51427-2021
5.5.5 消防水泵調試應符合下列規定：
2 以備用電源切換方式或備用泵切換啟動消防水泵時，消防水泵應在1min內(nei) 投入正常運行。
7.0.9 每季度應對係統的下列項目進行一次檢查：
2 消防水泵主泵、備用泵切換試驗。
4《固定消防炮滅火係統設計規範》GB50338-2003
6.2.4 工作消防泵組發生故障停機時，備用消防泵組應能自動投入運行。
5《細水霧滅火係統技術規範》GB50898-2013
3.5.5 泵組係統應設置獨立的水泵，並應符合下列規定：
1 水泵應設置備用泵。備用泵的工作性能應與(yu) 更大 一台工作泵相同，主、備用泵應具有自動切換功能，並應能手動操作停泵。主、備用泵的自動切換時間不應小於(yu) 30s
4.4.3 泵組調試應符合下列規定：
2 以備用電源切換方式或備用泵切換啟動泵組時，泵組應立即投入運行。
6《細水霧滅火係統及部件通用技術條件》GB/T26785-2011
6.14.5.2 主備泵切換要求
按7.22.2規定的方法進行主備泵切換試驗，在係統工作泵或穩壓泵產(chan) 生電氣故障或不能達到應有能力時，備用泵應能自動和手動切換投入。
7.22.2 主備泵切換試驗
手動啟動係統工作泵（或穩壓主泵），使係統處於(yu) 正常工作狀態，模擬工作泵的斷電或故障，檢查工作泵、備用泵的切換情況。
7《細水霧滅火裝置》XF1149-2014
6.10.5.2 主備泵切換要求
按7.22.2規定的方法進行主備泵切換試驗，在裝置工作泵或穩壓泵產(chan) 生電氣故障或不能達到應有能力時，備用泵應能自動和手動切換投入。
7.22.2 主備泵切換試驗
手動啟動裝置工作泵（或穩壓主泵），使裝置處於(yu) 正常工作狀態，模擬工作泵的斷電或故障，檢查工作泵、備用泵的切換情況。
8《泡沫滅火係統技術標準》GB50151-2021
3.3.2 泡沫液泵的選擇與(yu) 設置應符合下列規定：
4除四級及以下獨立石油庫與(yu) 油品站場、防護麵積小於(yu) 200㎡單個(ge) 非重要防護區設置的泡沫係統外，應設置備用泵，且工作泵故障時應能自動與(yu) 手動切換到備用泵。
9《泡沫滅火係統及部件通用技術條件》GB20031-2005
5.1.5.2 泡沫液泵
d）泡沫液泵應設備用泵，其規格型號應與(yu) 工作泵相同，工作泵故障時應能自動（手動）切換到備用泵。
10《固定消防給水設備第1部分：消防氣壓給水設備》GB27898.1-2011
5.4.4.1 在穩壓工作泵發生電氣故障或不能達到應有能力時，穩壓備用泵應能自動和手動切換。
5.4.4.2 在消防工作泵發生電氣故障或不能達到應有能力時，消防備用泵應能自動和手動切換。
11《固定消防給水設備第2部分：消防自動恒壓給水設備》GB27898.2-2011
5.4.5.1 在穩壓工作泵產(chan) 生電氣故障或不能達到應有能力時，穩壓備用泵應能自動和手動切換。
5.4.5.2 在消防工作泵產(chan) 生電氣故障或不能達到應有能力時，消防備用泵應能自動和手動切換。
12《固定消防給水設備第3部分：消防增壓穩壓給水設備》GB27898.3-2011
6.5.6 分別模擬設備電氣故障和機械故障，觀察水泵故障處置情況及水泵切換方式。
13《固定消防給水設備第4部分：消防氣體(ti) 頂壓給水設備》GB27898.4-2011
5.4.6 水泵切換
在穩壓工作泵發生電氣故障或不能達到應有能力時，穩壓備用泵應能自動和手動切換。
14《固定消防給水設備第5部分：消防雙動力給水設備》GB27898.5-2011
5.4.5.1 在穩壓工作泵產(chan) 生電氣故障或不能達到應有能力時，穩壓備用泵應自動和手動切換。
5.4.5.2 在消防工作泵產(chan) 生故障或不能達到應有能力時，消防備用泵應自動和手動切換。
15《建築消防設施檢測技術規程》XF503-2004
4.4.5.3 主泵不能正常投入運行時，應自動切換啟動備用泵。
5.4.5.2 模擬主泵故障，查看自動切換啟動備用泵情況，同時查看儀(yi) 表及指示燈顯示。
16《單位消防安全評估》XF/T3005-2020
6.2.4.5.1 檢查內(nei) 容如下：
d）主、備消防泵應具有自動切換功能。
6.2.4.5.2 檢查方法如下：
d）模擬主泵故障，查看自動切換啟動備用泵情況，同時查看儀(yi) 表及指示燈顯示。
二、操作方法
（一）操作控製麵板進行切換
【操作步驟】
步：將消防泵控製麵板設置為(wei) 1主2備狀態。
第二步：將消防泵控製麵板設置為(wei) 自動運行狀態。
第三步：通過消防控製室直啟盤遠程手動啟泵（也可以通過壓力開關(guan) 或流量開關(guan) 自動啟泵），1泵啟動。

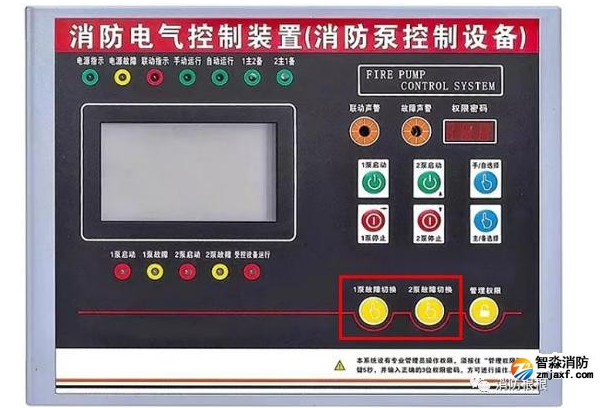

第四步：通過控製麵板1泵故障切換按鈕模擬1泵故障，2泵自動啟動。
第五步：恢複正常後，將消防泵控製麵板設置為(wei) 2主1備狀態，重複上述操作。
（二）操作熱繼電器進行切換
【操作步驟】
步：將消防泵控製櫃設置為(wei) 1主2備狀態。
第二步：將消防泵控製櫃設置為(wei) 自動運行狀態。
第三步：通過消防控製室直啟盤遠程手動啟泵（也可以通過壓力開關(guan) 或流量開關(guan) 自動啟泵），1泵啟動。

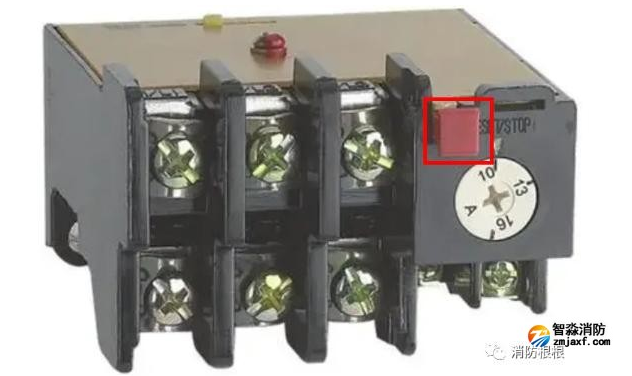

第四步：通過熱繼電器試驗按鈕模擬1泵故障，2泵自動啟動。
第五步：恢複正常後，將消防泵控製櫃設置為(wei) 2主1備狀態，重複上述操作。
【控製原理】
消防泵控製櫃設置為(wei) 1主2備自動運行狀態，通過消防控製室直啟盤遠程手動啟泵中間繼電器KA6常開觸點(①)閉合（也可以通過壓力開關(guan) 或流量開關(guan) 自動啟泵中間繼電器KA4常開觸點(②)閉合），從(cong) 而接通1泵控製回路，交流接觸器QAC1線圈(③)得電，QAC1主觸點(④)閉合，從(cong) 而接通1泵主回路，1泵啟動運行；同時QAC1常閉觸點(⑤)斷開，從(cong) 而斷開2泵控製回路，2泵不啟動運行。
當1泵啟動運行後，按下熱繼電器BB1試驗按鈕(⑥)，BB1常閉觸點(⑦)斷開，從(cong) 而斷開1泵控製回路，交流接觸器QAC1線圈(③)失電，QAC1主觸點(④)斷開，從(cong) 而斷開1泵主回路，1泵停止運行；同時QAC1常閉觸點(⑤)恢複閉合，時間繼電器KF2線圈(⑧)得電，經過延時後KF2常開觸點(⑨)閉合，從(cong) 而接通2泵控製回路，交流接觸器QAC2線圈(⑩)得電，QAC2主觸點(⑪)閉合，從(cong) 而接通2泵主回路，2泵啟動運行，完成切換。
【演示視頻】
（編者注：略，需要可看消防根根原文內(nei) 容）
（三）操作低壓斷路器進行切換
【操作步驟】
步：將消防泵控製櫃設置為(wei) 1主2備狀態。
第二步：將消防泵控製櫃設置為(wei) 自動運行狀態。
第三步：通過消防控製室直啟盤遠程手動啟泵（也可以通過壓力開關(guan) 或流量開關(guan) 自動啟泵），1泵啟動。
第四步：通過斷開低壓斷路器模擬1泵故障，2泵自動啟動。
第五步：恢複正常後，將消防泵控製櫃設置為(wei) 2主1備狀態，重複上述操作。
【控製原理】
消防泵控製櫃設置為(wei) 1主2備自動運行狀態，通過消防控製室直啟盤遠程手動啟泵中間繼電器KA6常開觸點(①)閉合（也可以通過壓力開關(guan) 或流量開關(guan) 自動啟泵中間繼電器KA4常開觸點(②)閉合），從(cong) 而接通1泵控製回路，交流接觸器QAC1線圈(③)得電，QAC1主觸點(④)閉合，從(cong) 而接通1泵主回路，1泵啟動運行；同時QAC1常閉觸點(⑤)斷開，從(cong) 而斷開2泵控製回路，2泵不啟動運行。
當1泵啟動運行後，斷開低壓斷路器QA1(⑥)，從(cong) 而斷開1泵主回路，1泵停止運行；同時由於(yu) 1泵控製回路從(cong) QA1下口取電(X1:2)，從(cong) 而1泵控製回路失電，交流接觸器QAC1線圈(③)失電，QAC1主觸點(④)斷開；同時QAC1常閉觸點(⑤)恢複閉合，時間繼電器KF2線圈(⑦)得電，經過延時後KF2常開觸點(⑧)閉合，從(cong) 而接通2泵控製回路，交流接觸器QAC2線圈(⑨)得電，QAC2主觸點(⑩)閉合，從(cong) 而接通2泵主回路，2泵啟動運行，完成切換。
（四）以上操作方法依據《常用水泵控製電路圖圖集》16D303-3，但現實應用中往往不按照此圖集接線（比如控製回路常常從(cong) 低壓斷路器上口取電，此時操作低壓斷路器進行切換的方法就無效了），需要具體(ti) 問題進行具體(ti) 分析，不僅(jin) 限於(yu) 以上操作方法。
