消防知識：詳解消防報警係統工程調試

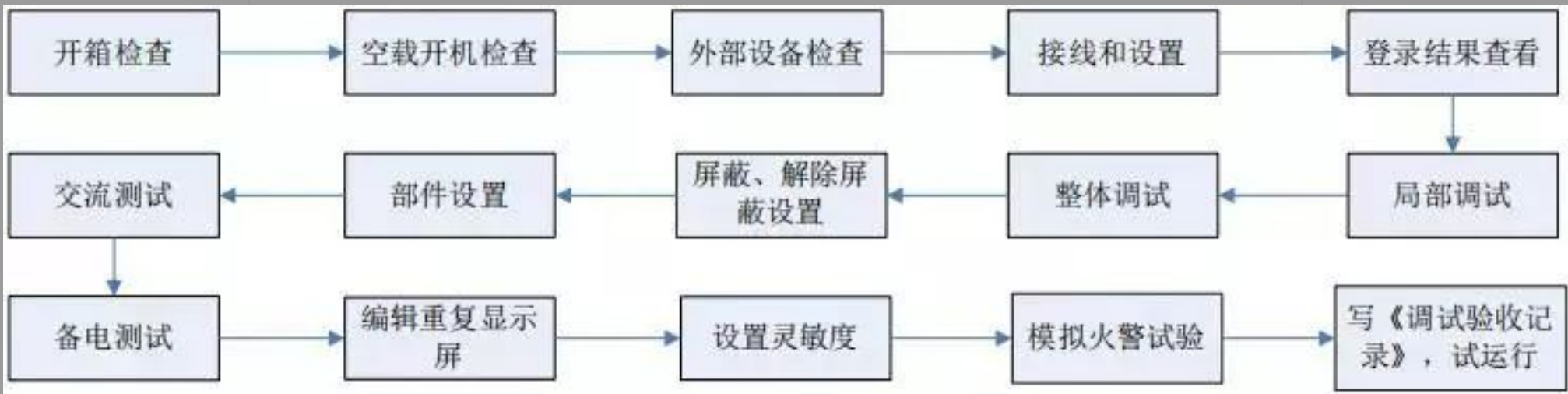

消防報警係統工程調試流程圖
● 開箱檢查
在安裝以前應首先對現場設備進行檢查。
1.1工程配置檢查
收到控製器後，檢查控製設備裝箱單的內(nei) 容是否與(yu) 該工程配置相符。檢查控製器的外包裝是否有明顯損壞的跡象，如果沒有，打開包裝箱後，根據裝箱單的內(nei) 容對箱內(nei) 的貨物逐一檢查，主要檢查內(nei) 容包括：安裝使用說明書(shu) 、保險管、備用螺絲(si) 、控製器鑰匙等。核對無誤後，再對控製器外觀進行必要的檢查，控製器外觀有無傾(qing) 斜跡象、控製器外觀有沒有明顯損壞的地方、用鑰匙打開控製器，檢查電路板的固定螺母是否有鬆動。
1.2 控製器內(nei) 部配置及連接狀況檢查
對控製器的內(nei) 部配置進行檢查，同時檢查一下各部件之間的連接關(guan) 係，並做必要的記錄，如插箱底板與(yu) 主板或操作板的連接關(guan) 係、回路驅動板與(yu) 各總線通道的連接關(guan) 係等，以便在下麵的安裝調試中使用，若發現控製器內(nei) 部接線的固定螺絲(si) 有鬆動脫落、插拔件有鬆動、或與(yu) 說明書(shu) 介紹不符合或標識不清等情況，則與(yu) 供應商聯係。
● 一般機箱的安裝條件
環境溫度0℃～+42℃；相對濕度≤95%不凝露。
● 控製器進入現場後應進行開機檢查。
1、確認已經斷開控製器對外的所有連線。
2、用萬(wan) 用表測量交流220V的輸入電壓是否正常（187V～242V之間）。接通220V電源，接通備用電池（注意極性，注意不要短路）。
3、將空氣開關(guan) 、主備電源開關(guan) 和DC-DC轉換器開關(guan) 撥到“開”的位置，完成開機操作，檢查開機後的過程，內(nei) 容包括：
a.控製器自檢過程中液晶屏、指示燈顯示是否正常，是否全部通過；
b.登錄完畢後，液晶屏上應該顯示主屏幕信息；
c.用萬(wan) 用表測量輔助電源24V輸出（讀數應為(wei) 27V左右）、總線輸出電壓值（靜態時應為(wei) 22V～28V左右，掃描時應為(wei) 17V～24V左右）是否正常；
d.注冊(ce) 結束後顯示的係統配置，是否和實際相符。
4、進入正常監視後查看登錄回路的總線電流值、暗電流值是否正常，觀察有無電源故障，操作主鍵盤是否能按操作正常顯示。如在某一步發現異常應按第二章的故障處理部分適當處理，如問題繼續存在應通知本公司技術服務部。
5、檢查打印機：查看打印機功能是否存在。
6、當一切正常，將DC-DC變換器開關(guan) 、主備電源開關(guan) 撥到“關(guan) ”的位置，完成關(guan) 機操作，關(guan) 閉控製器。
● 外接線狀態檢查
a.檢查各線路的標誌是否清晰，正確。
b.測量總線和電源線的線阻，方法如下：確認將每一回路的最遠端相互短接後，在中控室用萬(wan) 用表歐姆檔測量各回路的線阻：
1）有火災顯示器的總線回路線阻≤20歐姆。
2）測量完畢後，記錄調試記錄有關(guan) 項，並將線路短接處恢複到正常狀態。
c.測量回路線的線間電阻
d.檢查24V電源線及通訊等線路的線間電阻：
1）24V電源線間是否短路。
2）通訊線線間是否短路。
e.檢查其它線路的對地絕緣及線間絕緣，注意測量時不可帶設備進行測量。
將線路標識重新確定，更正有錯誤的標識。
● 線路帶電檢查
a.理清將要調試的回路的前端設備配置情況。
b.根據前端設備的技術參數計算出靜態電流和該回路的更大 負載電流，判斷更大 負載電流是否超出回路的更大 帶負載能力。
c.檢查總線的末端短接情況是否已經解除，之後將回路總線串入電流表後接到控製器24V電源輸出端子，注意電流表的極性不要接反，觀察總線的靜態電流與(yu) 計算值是否符合（誤差不得超過±10%），然後電流表串入另外一根信號線，重新測量，觀察2次測量電流值是否相同（誤差不得超過±10%）。如果誤差大，應檢查：
1）是否有其它線路（如直流24V電源或其它信號線）串進來。
2）是否有某些前端設備進水。
3）前端設備自身原因。
d.測量總線最遠端的靜態電壓，不應低於(yu) 15V。
以上參數都正常後，關(guan) 機，重複以上步驟，檢查其它線路。
● 設備檢查
利用調試裝置檢查回路設備狀況，即設備數量編碼及工作狀態是否符合設計要求，排除存在的故障做好係統連接的準備。
主機及外部設備檢查完畢後，如各項測試均符合要求，將外部設備與(yu) 主機進行正確的連接並設置，每一步連接後，都應再次進行測試並將結果填寫(xie) 到調試表格中以供調試和各種後續編程定義(yi) 使用。
當接線完成後，經過仔細檢查無誤便可以進行開機調試了。調試時應將係統工作模式選擇為(wei) “係統調試”。
● 局部調試
01.回路線接到相應的回路端子上。
02.點名結束後，檢查編碼設備注冊(ce) 情況是否正常：
1）沒點上名，可能是編碼錯誤或設備信號線上沒有電壓。
2）總點數不對，可能是有重碼或有沒點上名的。
3）點名無誤後，更換另一個(ge) 回路，直至全部注冊(ce) 正常。
4）及時記錄調試表格的有關(guan) 節項。
03.對於(yu) 遙控編碼部件，先進行編碼（方法見第四章有關(guan) 說明），編碼完畢後，再檢查點名是否正常。
注意：遙控編碼部件不能和其它編碼形式的前端設備重碼，否則會(hui) 誤報警。
04.重複以上步驟，檢查其它回路線的點名情況，直至全部正常。
● 整體(ti) 調試
01.將所有外接設備線路正確連接到控製器上，打開控製器電源，控製器開機登錄完成，顯示主屏幕。
02.設備的屏蔽、釋放設置
在控製器登錄完畢以後，如果有報警（故障或誤報警）的探測器，則無法進入下一步的工作，需要將其屏蔽。方法見菜單操作有關(guan) 條目。需要指出的是：若將一個(ge) 探測器設置為(wei) 解除屏蔽狀態，如該探測器原已登錄而現在並未安裝(已拆卸)，控製器將顯示該探測器故障，除非重新將其屏蔽或換上好的探測器，否則該故障無法消除。
03.登錄結果查看
控製器登錄完畢以後，應檢查登錄結果是否正確。
04.總線部件設置查看
檢查總線回路，現場設備點位數量、定義(yi) 等是否正確。
05.交流測試：
斷掉交流電源，應報出主電故障，主電工作燈滅
06.備電測試
接通交流電源，斷掉備電，報備電故障，備電工作燈滅。
07.按麵板上“自檢”鍵，選擇係統自檢控製器應能進行麵板的燈檢、聲檢，連續按“取消”鍵退回主菜單界麵
08.選擇時間和日期能調整日期和時間，年、月、日、時、分各輸入兩(liang) 位數字後保存，按“取消”鍵退回主菜單界麵
09.檢查“記錄查詢”功能是否正常，按“取消”鍵退回主菜單界麵。
10.編輯顯示盤設置
1）用數字鍵輸入該顯示盤所安裝的地址號，存儲(chu) 前端所安裝的樓號、區（起始、終止）、層（起始、終止），輸入後回車發送。
2）當信息發送完畢後，控製器會(hui) 提示傳(chuan) 輸完成。
11.靈敏度設置
探測器的靈敏度在出廠前，已經根據現場的基本情況進行了設定，一般不需要進行臨(lin) 時設置，如果探測器的位置依據所處環境，確實需要對其靈敏度進行重新設置。
12.模擬火警試驗
模擬火警試驗，即通過人工“加煙”或按下“報警按鈕”等方式，進行報警係統的功能測試實驗，以觀察判斷係統調試及運行成功與(yu) 否。
注意：模擬火警時，如無需要，重要的聯動設備，如電梯、電氣開關(guan) 櫃、氣體(ti) 發生器不可參與(yu) 聯動，如確有需要，必須提前作好防範措施
13.填寫(xie) 《調試驗收記錄》，並試運行報警係統。
