廈門消防工程施工工序詳解，值得學習！
作者： 發布時間：2022-12-19 13:53:04點擊：13080

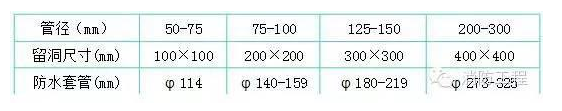

1.預留預埋是給排水專(zhuan) 業(ye) 在主體(ti) 施工中的工作重點。預留預埋準確與(yu) 否對整個(ge) 安裝工程至關(guan) 重要。它將直接影響給排水安裝的順利進行。2.施工準備期間，專(zhuan) 業(ye) 工長認真熟悉施工圖紙， 找出所有預埋預留點，並統一編號，並在深化設計的預留預埋圖中標注清晰，以便於(yu) 各專(zhuan) 業(ye) 的預留預埋.同時與(yu) 其他專(zhuan) 業(ye) 溝通，以避免今後安裝有衝(chong) 突、交叉現象，減少不必要的返工。3.嚴(yan) 格按照標準圖集加工製作防水套管、穿牆套管，套管長度按結構施工圖尺寸確定，套管管徑參照下列標準：
1.剛性套管安裝：主體(ti) 結構鋼筋綁紮好後,按照給排水施工圖標高幾何尺寸找準位置，然後將套管置於(yu) 鋼筋中，焊接在鋼筋網中，如果需氣割鋼筋安裝的，安裝後必須用加強筋加固，並做好套管的防堵工作。剛性套管安裝如圖所示：
2.穿牆套管安裝：土建專業在砌築隔牆時，按專業施工圖標高，幾何尺寸將套管置於隔牆中，用砌塊找平後用砂漿固定，然後交給土建隊伍繼續施工。3.穿剪力牆鋼套管安裝：在鋼筋綁紮好後，按照專(zhuan) 業(ye) 施工圖確定好套管的標高和幾何尺寸放置鋼套管，找準確切位置後焊牢在周圍鋼筋上，如果需要氣割鋼筋安裝的，安裝好後必須用加強筋加固，並做好防堵工作。4.穿樓板孔洞預留：預留孔洞根據尺寸做好木盒子或鋼套管，確定位置後預埋，待混凝土澆築後取出即可。

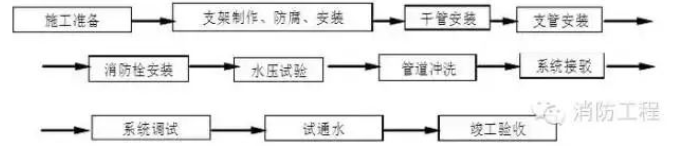

2.施工工序：

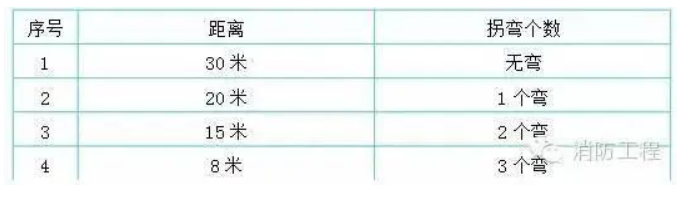

⑴幹管安裝，≤DN75的幹管采用套絲連接安裝,焊接和絲接技術數據與給水管相同,焊接口和埋地部分的管理作防腐處理。⑵ 消防栓及支管安裝，消防栓支管要以栓閥的坐標、標高定位甩口，核定後再固穩消防栓箱，栓箱內(nei) 配件根據設計要求設定。⑶ 消防水泵安裝根據設計要求定型號、定位置，安裝順序為(wei) 止回閥；閥門依次與(yu) 設備緊固，閥門安裝手輪方向應便於(yu) 操作，具體(ti) 安裝技術參照泵房的安裝。⑴安裝前應核對產(chan) 品型號與(yu) 設計是否相符，箱內(nei) 配件、產(chan) 品合格證、產(chan) 品說明書(shu) 是否齊全。箱體(ti) 安裝前應進行外觀質量檢查，如發現質量問題不得使用。安裝過程中應與(yu) 裝修緊密配合，不得損壞裝修麵，箱體(ti) 安裝高度一致，栓口離地麵高度為(wei) 1.2m，允許偏差20mm。閥門距箱側(ce) 麵為(wei) 140mm，距箱後內(nei) 表麵為(wei) 100mm，允許偏差5mm。明裝箱和暗裝箱區別使用，注意配合裝修麵接縫整齊美觀。安裝 後的箱體(ti) 上下角的水平移位不得超過2mm，以保證箱體(ti) 平、正直。1.所有配管工程以設計圖紙為依據，暗配管應沿最近的路線敷設。2.管路超過下列長度，應加裝接線盒，其位置應便於穿線，如下表所示：

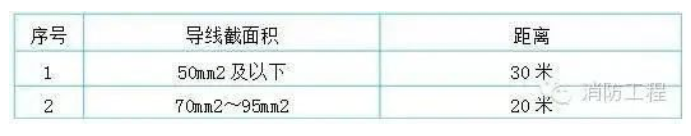

3.管路垂直敷設時，根據導線截麵設置接線盒距離，以方便穿線，如下表所示：

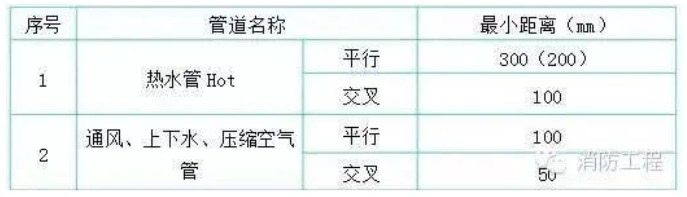

4.暗配電線管路與(yu) 其它管道最小距離，如下表所示：
5. 鍍鋅鋼管的敷設一律采用套絲管箍連接，要求鋼管經掃管後進行管頭套絲，套絲長度以用管箍連接好後螺紋外露2～3扣為宜，套絲完成後應檢查是否光滑、平整，管口作二次打磨處理。6.鋼管進入配電箱時，應使用配電箱的敲落孔，無敲落孔時使用專(zhuan) 用開孔器按管徑大小開孔，並使用鎖緊螺母固定牢靠，連接牢固後管螺紋宜外露2～3扣。1.管進盒、箱連接，盒、箱開孔應整齊並與(yu) 管徑相吻合。 管口露出盒、箱應小於(yu) 5mm。有鎖緊螺母者與(yu) 鎖緊螺母平，露出鎖緊螺母的絲(si) 扣為(wei) 2～3扣。兩(liang) 根以上管入盒、箱要長短一致，間距均勻，排列整齊，如圖所示。

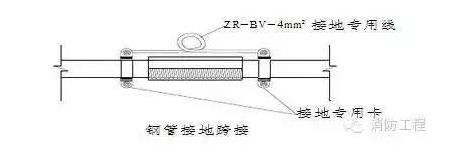

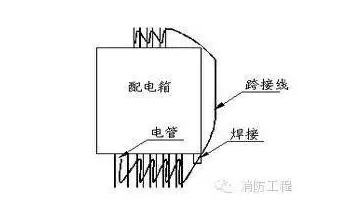

2.在現澆混凝土頂板內安裝接線盒時，用油漆在設計規定的位置上畫上接線盒位置和進出線方向，按進出線方向將接線盒壁上的對應敲落孔取下，將管口用塑料管堵和膠帶封好，將接線盒用鋸末填滿，然後用塑料寬膠帶將盒口包紮嚴密，並做好接地跨接線。具體施工方法見下圖：1.明配管一般采用吊架敷設，鋼管采用螺紋連接，先放線定位安裝好吊架，後將管子固定在吊架上，要求橫平豎直。2.管內無毛刺及雜物，管口平整光滑並與箱（盒）連接時，用鎖緊螺母固定的管端螺紋宜外露鎖緊螺母2～3扣。3 .鋼管接頭及燈頭盒等處均采用2.5mm2的多股銅芯導線和專用接地線卡進行可靠的跨接接地。4.鋼管絲扣連接時在管接頭的兩端裝設專用接地跨接線，如圖。

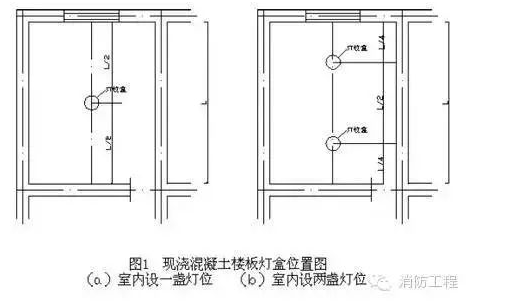

所用主材、附材已運至施工現場，規格、型號符合圖紙要求，數量滿足現場需要。材料要求如下：（1）主材：鋼管具備有效的產(chan) 品合格證，原材合格證，鍍鋅管外表層完整、無 剝落現象。（2）附材：燈頭盒、接線盒、開關(guan) 盒、插座盒、直管接頭、螺紋管接頭、護口的質量符合要求。專(zhuan) 用彎管器、專(zhuan) 用螺絲(si) 刀、鋼鋸、鋼銼、手錘、電錘、鋼卷尺、線墜、手電鑽、開孔器及電工常用工具。⑵現場澆築樓板內(nei) 配管，底層鋼筋綁紮完畢，上層鋼筋未綁紮前；⑶現澆牆體(ti) 內(nei) 配管，土建鋼筋已綁紮完畢，按牆體(ti) 線施工；⑷砌體(ti) 內(nei) 配管隨土建施工進行配管；管路預製加工→測定盒箱位置→穩注箱盒→管路連接→接地線連接⑴管子切斷配管前根據圖紙要求的實際尺寸將管線切斷。管切割時采用細齒鋸切割，切割時要注意使鋸條與(yu) 管子軸線保持垂直，避免切斷處出現馬蹄口，推鋸時，稍加用力，使其發生鋸割作用，但用力不要過猛，以免別斷鋸條；回鋸時，不加壓力，鋸稍抬起，盡量減少鋸條磨損；當快要切斷時，要減慢鋸割速度，使管子平穩地鋸斷。為(wei) 防止鋸條發熱，要時常注意在鋸條口上注油。管字切斷後，斷口處應與(yu) 管軸線垂直，管口應銼平、刮光、使管口平整光滑。當出現馬蹄口後， 應重新切段。嚴(yan) 禁用電、氣焊切割鋼管。⑴管子敷設中需要改變方向時，應預先進行彎曲加工，管子彎曲也可以在管切段以前進行。管的彎曲，應使用專(zhuan) 用彎管器煨彎。且不同規格的管應使用與(yu) 之配套的彎管器，嚴(yan) 禁在管路彎曲處采用氣焊加熱拿褶彎管。彎管時把彎管器套在需要彎曲部位（即起彎點），用腳踩住管子，扳動彎管器手柄，稍加一定的力，使管子略有彎曲，⑵然後逐點向後移動彎管器，重複前次動作，直至彎曲部位的後端，使管子彎成所需要的彎曲半徑和彎曲角度來。彎管的過程中還要注意移動彎管器的距離不能一次過大，用力也不能太猛。當需要在鋼導管端部煨管入盒處的90 度彎曲時，煨好後管的端部管口應與(yu) 管垂直，但應防止管口處受壓變形。⑴在配管前應按設計圖紙確定好配電設備、各種箱、盒及用電設備位置。在樓板內(nei) 配管時，在土建摸板支設完畢後，根據設計圖紙在摸板上用紅油漆標注燈具、插座、探測器、接線盒、配電箱的位置。當室內(nei) 隻有一盞燈時，其燈位盒應設在縱橫牆（或梁）淨尺寸中心線的交叉處；有兩(liang) 盞燈時，燈位盒應設在短軸線牆（或梁）淨尺寸中心線與(yu) 長軸線牆（或梁）淨尺寸1/4 的交叉處，如圖1 所示。公共建築走廊照明燈具，應按其頂部建築結構不同，來合理地布置燈位盒的位置，當走廊頂部無凸出樓板下部的梁時，除考慮好樓梯對應處的燈位盒外，其他燈位盒宜沿走廊中心線均勻分布，如走廊頂部有凸出樓板下部的梁，確定燈位時，應考慮到燈位與(yu) 梁的位置關(guan) 係，燈位盒與(yu) 梁之間的距離應協調，均勻一致，力求實用美觀。⑴管與(yu) 盒（箱）連接時采用專(zhuan) 用螺紋接頭連接，管口宜高出盒（箱）內(nei) 壁3～5mm，管與(yu) 盒（箱）連接固定時，先套上螺紋接頭，一管一孔順直插入與(yu) 管徑 吻合的敲落孔內(nei) ，伸進長度宜為(wei) 3～5 mm，然後將螺紋接頭的六角爪型螺母在盒（箱）內(nei) 側(ce) 擰上，並旋緊，接著用專(zhuan) 用螺絲(si) 刀擰緊螺紋接頭上的緊定螺釘，直至螺帽脫落。最後在管口套上塑料護口，並用鋸末將燈頭盒（接線盒）填塞滿，蓋上盒蓋，擰緊螺絲(si) 。注意，管路與(yu) 盒（箱）連接時，應一孔一管，管徑與(yu) 盒（箱）敲落孔應吻合，連接處，應將爪型螺母和螺紋接頭鎖緊，兩(liang) 根及以上管路與(yu) 盒（箱）連接時，排列應整齊，間距均勻。
⑴管與(yu) 管連接采用直管接頭連接，連接時先檢查兩(liang) 側(ce) 連接的管口應平整、光滑、無毛刺、無變形。連接時將兩(liang) 管口分別插入直管接頭中間，緊貼凹槽處兩(liang) 端，然後用專(zhuan) 用螺絲(si) 刀擰緊螺釘，直至螺帽脫落。注意，在連接處應，應將緊定螺釘處於(yu) 可視部位。⑴管路敷設有下列情況之一時，中間應增設接線盒，其位置應便於(yu) 穿線：⑷路長度每超過15m，有兩(liang) 個(ge) 彎曲彎曲；⑹管路敷設時，其彎曲半徑不應小於(yu) 管外徑的6倍，埋入混凝土內(nei) 平麵敷設時，其彎曲半徑不應小於(yu) 管外徑的10倍。⑴牆、柱內(nei) 管路敷設：牆體(ti) 內(nei) 的配管應在兩(liang) 層鋼筋網中沿最近的路徑敷設，並沿鋼筋內(nei) 側(ce) 進行綁紮固定，綁紮間距不應大於(yu) 1m，柱內(nei) 管線應與(yu) 柱主筋綁紮牢固。當線管穿過柱時，應適當加筋，以減少暗配管對結構的影響。柱內(nei) 管路需與(yu) 牆連接時，伸出柱外的短管不要過長，以免碰斷。牆柱內(nei) 的管線並行時，應注意其管間距不可小於(yu) 25mm，管間距過小，會(hui) 造成混凝土填充不飽滿，從(cong) 而影響土建的施工質量。⑵現澆混凝土樓板內(nei) 管路的敷設：現澆混凝土樓板內(nei) 的管路敷設應在模板支好後，根據圖紙要求及土建放線進行劃線定位，確定好管、盒的位置，待土建底筋綁好，而頂筋未鋪時敷設盒、管，並加以固定。直線敷設時，固定間距不大於(yu) 1 米。土建頂筋綁好後，應再檢查管線的固定情況，並對盒進行封堵。在施工中需注意，敷設於(yu) 現澆混凝土樓板中的管子，其管徑應不大於(yu) 樓板混凝土厚度的1/2。並且管子與(yu) 混凝土表麵淨距離不應小於(yu) 15mm。由於(yu) 樓板內(nei) 的管線較多，所以施工時，應根據實際情況，分層、分段進行。先敷設好與(yu) 已預埋於(yu) 牆體(ti) 等部位的管子，再連接與(yu) 盒相連接的管線，最後連接中間的管線，並應先敷設帶彎的管子再連接直管。並行的管子間距不應小於(yu) 25mm，使管子周圍能夠充滿混凝土，避免出現空洞。在敷設管線時，應注意避開土建所預留的洞。⑶梁內(nei) 的管線敷設：管路的敷設應盡量避開梁。如不可避免時，注意以下要求：管線豎向穿梁時，應選擇梁內(nei) 受剪力、應力較小的部位（梁淨跨度的1/3 的中跨區域內(nei) ）穿過，當管線較多時需並挑敷設，且管間的間距同樣不應小於(yu) 25mm，並應與(yu) 土建協商適當加筋。管線橫向穿時，也應選擇從(cong) 梁受剪力、應力較小的部位穿過，管線橫向穿梁時，管線距底筋上側(ce) 的距離不小於(yu) 50mm，且 管接頭盡量避免放於(yu) 梁內(nei) 。燈頭盒需設置在梁內(nei) 時，其管線順梁敷設時，應沿梁的中部敷設，並可靠固定，管線可煨成90 度的彎從(cong) 燈頭盒頂部的敲落孔進入，也可煨成鴨脖彎從(cong) 燈頭盒的側(ce) 麵敲落孔進入。
