消防明杆閘閥VS暗杆閘閥的區別

一、閘閥分類

《消防類產(chan) 品認證實施規則滅火設備產(chan) 品：噴水滅火設備產(chan) 品》CCCF-CPRZ-20：2019

二、設置場所

1《消防給水及消火栓係統技術規範》GB50974-2014

5.1.13 離心式消防水泵吸水管、出水管和閥門等，應符合下列規定：

5 消防水泵的吸水管上應設置明杆閘閥或帶自鎖裝置的蝶閥，但當設置暗杆閥門時應設有開啟刻度和標誌；當管徑超過DN300時，宜設置電動閥門；
6 消防水泵的出水管上應設止回閥、明杆閘閥；當采用蝶閥時，應帶有自鎖裝置；當管徑大於(yu) DN300時，宜設置電動閥門。

5.3.5 穩壓泵吸水管應設置明杆閘閥，穩壓泵出水管應設置消聲止回閥和明杆閘閥。

8.3.1 消防給水係統的閥門選擇應符合下列規定：

1 埋地管道的閥門宜采用帶啟閉刻度的暗杆閘閥，當設置在閥門井內(nei) 時可采用耐腐蝕的明杆閘閥；

2 室內(nei) 架空管道的閥門宜采用蝶閥、明杆閘閥或帶啟閉刻度的暗杆閘閥等；

3 室外架空管道宜采用帶啟閉刻度的暗杆閘閥或耐腐蝕的明杆閘閥。

2《自動跟蹤定位射流滅火係統技術標準》GB51427-2021

4.5.11 消防水泵吸水管和出水管上設置的控製閥應采用明杆閘閥或帶自鎖裝置的蝶閥。

3《自動噴水滅火係統第6部分：通用閥門》GB5135.6-2018

6.9.1 基本結構
消防地埋閘閥的基本結構型式應為(wei) 暗杆型，配置加長杆、護管和閥盒，以及啟閉用T形扳手。

三、工作原理

四、分析

1、閘閥轉動手輪，通過閥杆帶動閘板垂直升降，來實現閥門開啟或關(guan) 閉。閘閥不可用於(yu) 半開狀態來調節流量，因為(wei) 半開狀態下不密封並且水流衝(chong) 擊閘板容易造成損壞。

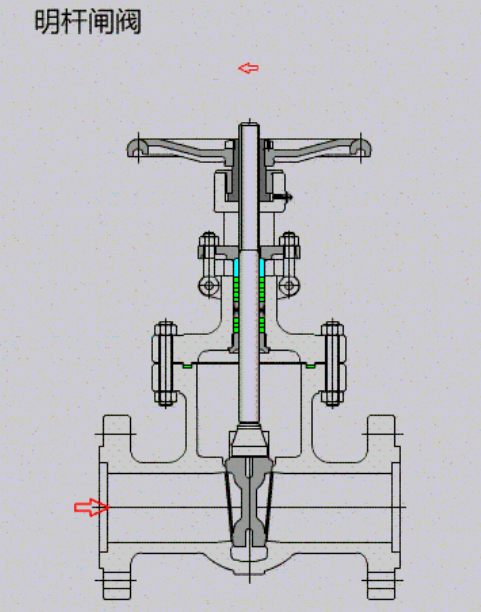

2、明杆閘閥由於(yu) 閥杆置於(yu) 閥體(ti) 外部，可通過觀察閥杆高度來判斷閥門開啟或關(guan) 閉狀態，一目了然，但需要操作空間較大。

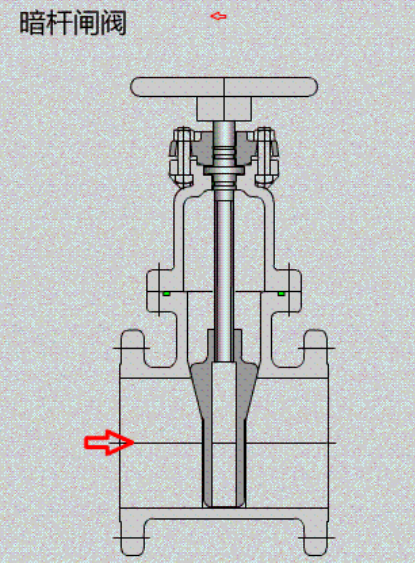

3、暗杆閘閥由於(yu) 閥杆置於(yu) 閥體(ti) 內(nei) 部，需要增加啟閉刻度來判斷閥門開啟或關(guan) 閉狀態，但需要操作空間較小。
